【HB-T25】非接触红外测温传感器

一、主要功能

本模块是非接触红外测温传感器，其搭载的温度探头为JX90614，JX90614 是一款无接触式的红外线温度感应芯片. 它在同一TO-39封装内整合了红外热电堆感应器与一款定制的信号调节芯片.JX90614在信号调节芯片中集成了低噪声仪表放大器PGA、24 bit Σ-ΔADC以及校准DSP算法等,从而实现高精度温度测量.JX90614应用了I2C和PWM两种数字输出方式. 出厂设定为I2C. 在无特殊设定情况下, 11–bit PWM输出可测量-70 ~ 380°C温度范围，解析度为0.22˚C。本模块采用IIC的通信方式来获取传感器测量到的温度值。

实物图：

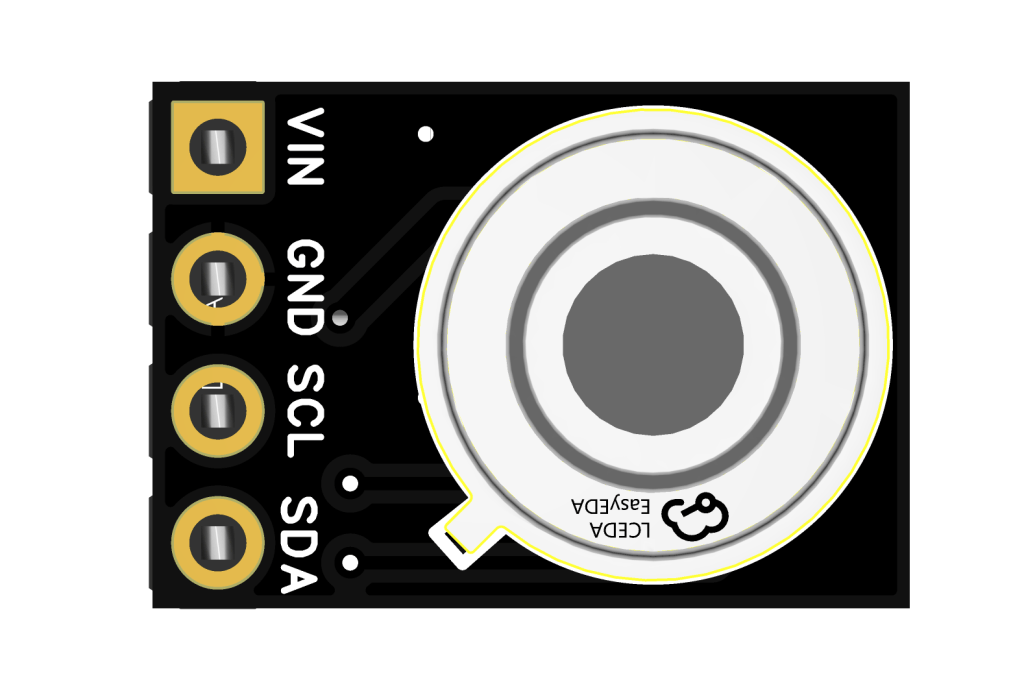

正面

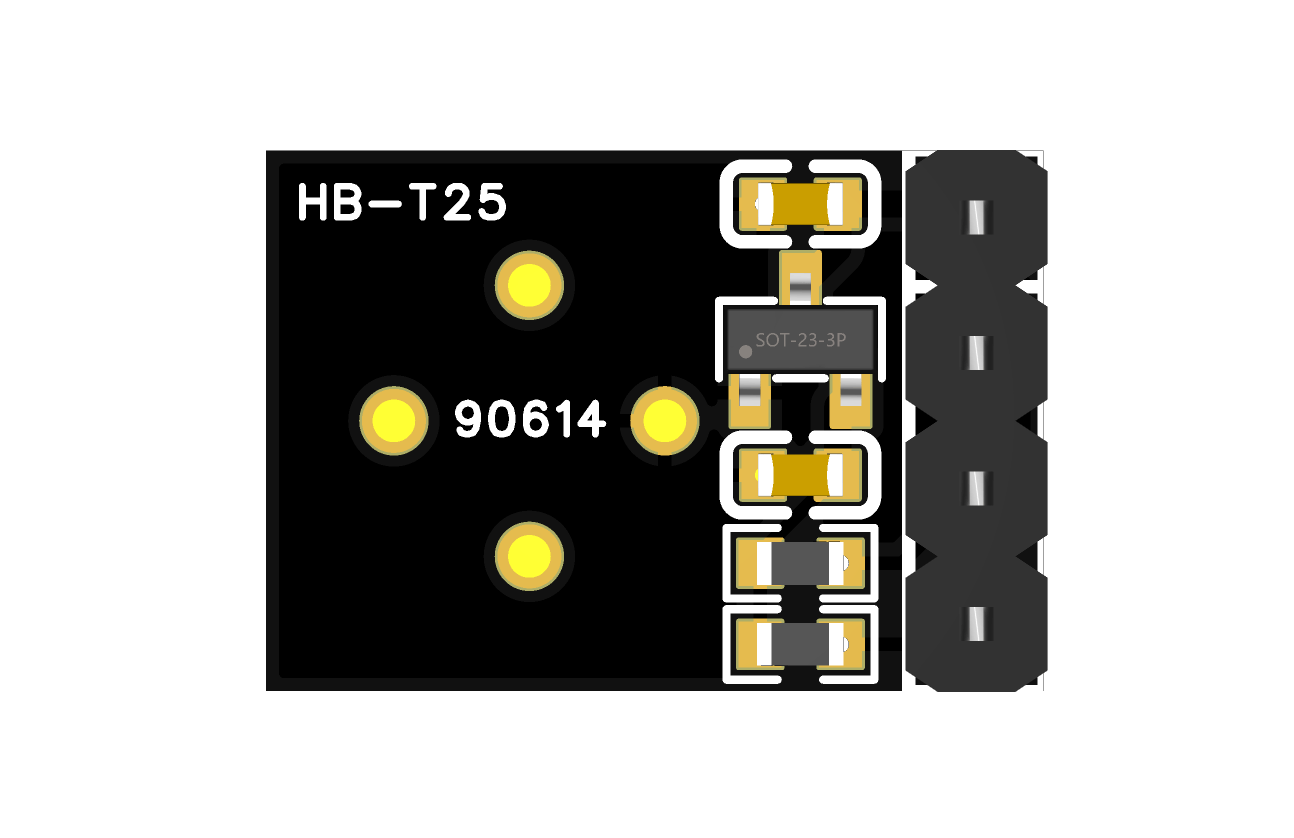

背面

二、原理分析

非接触性红外测温传感器的原理基于黑体辐射定律和红外检测技术

1. 黑体辐射定律基础

引脚定义：

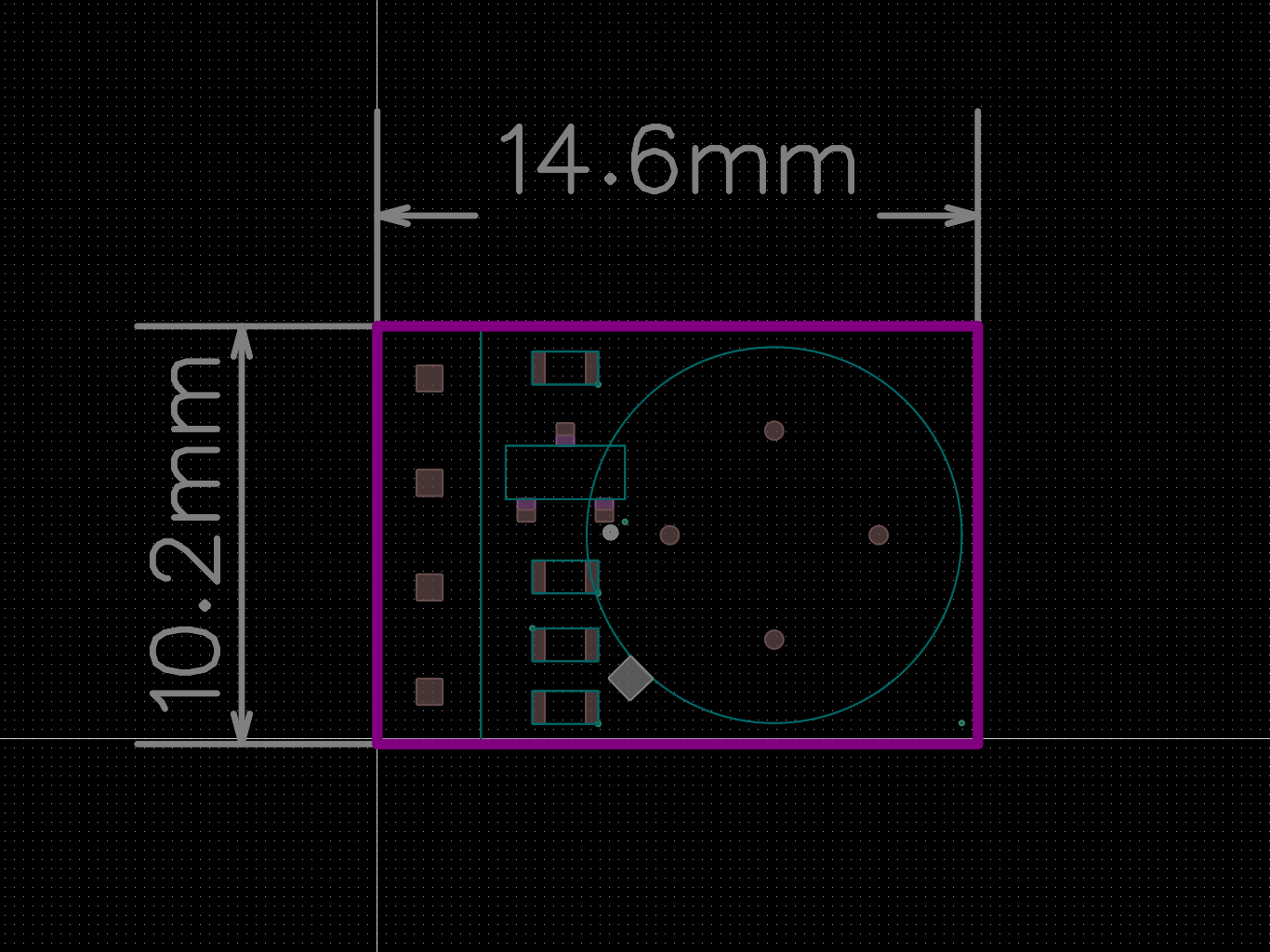

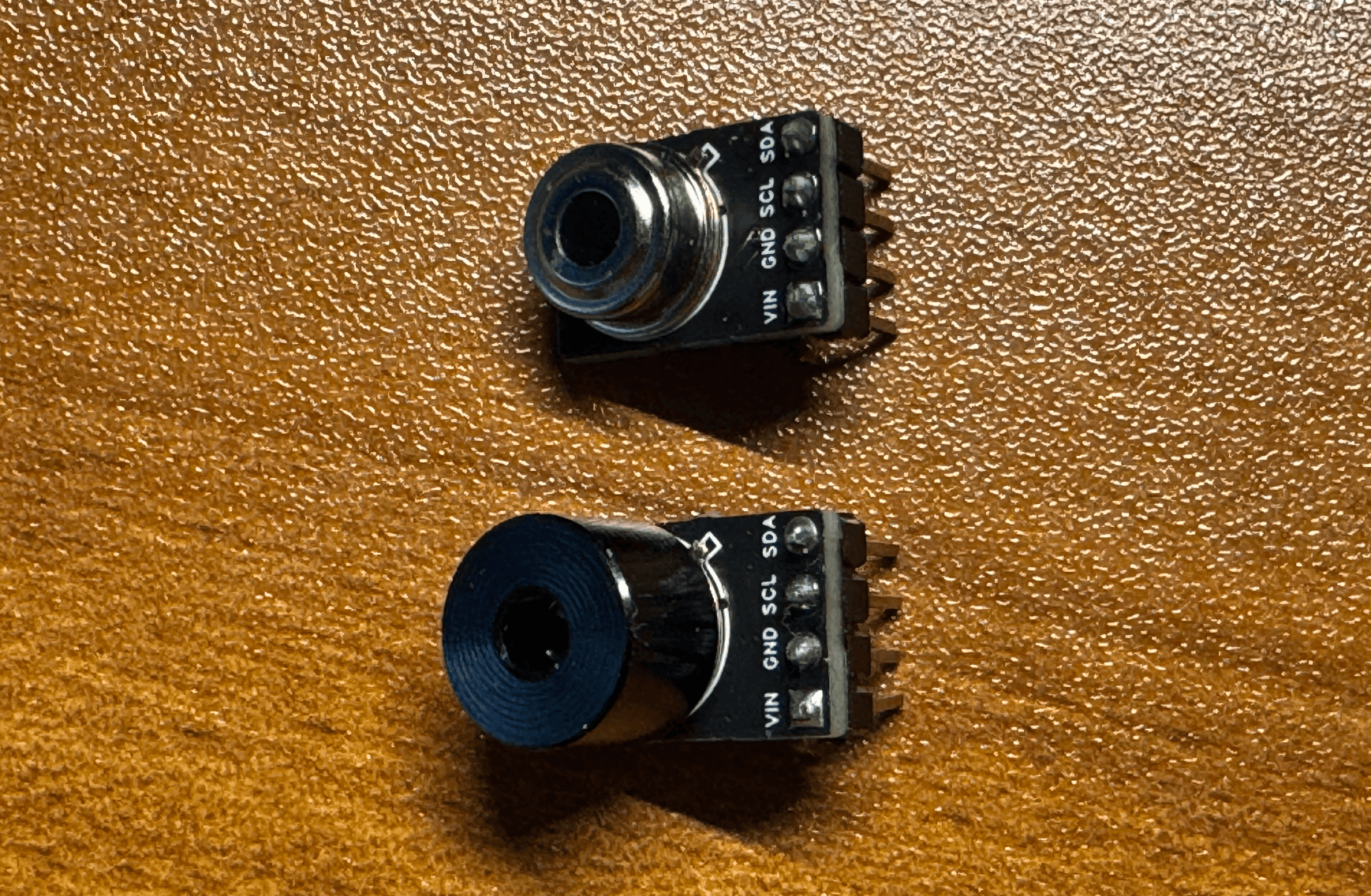

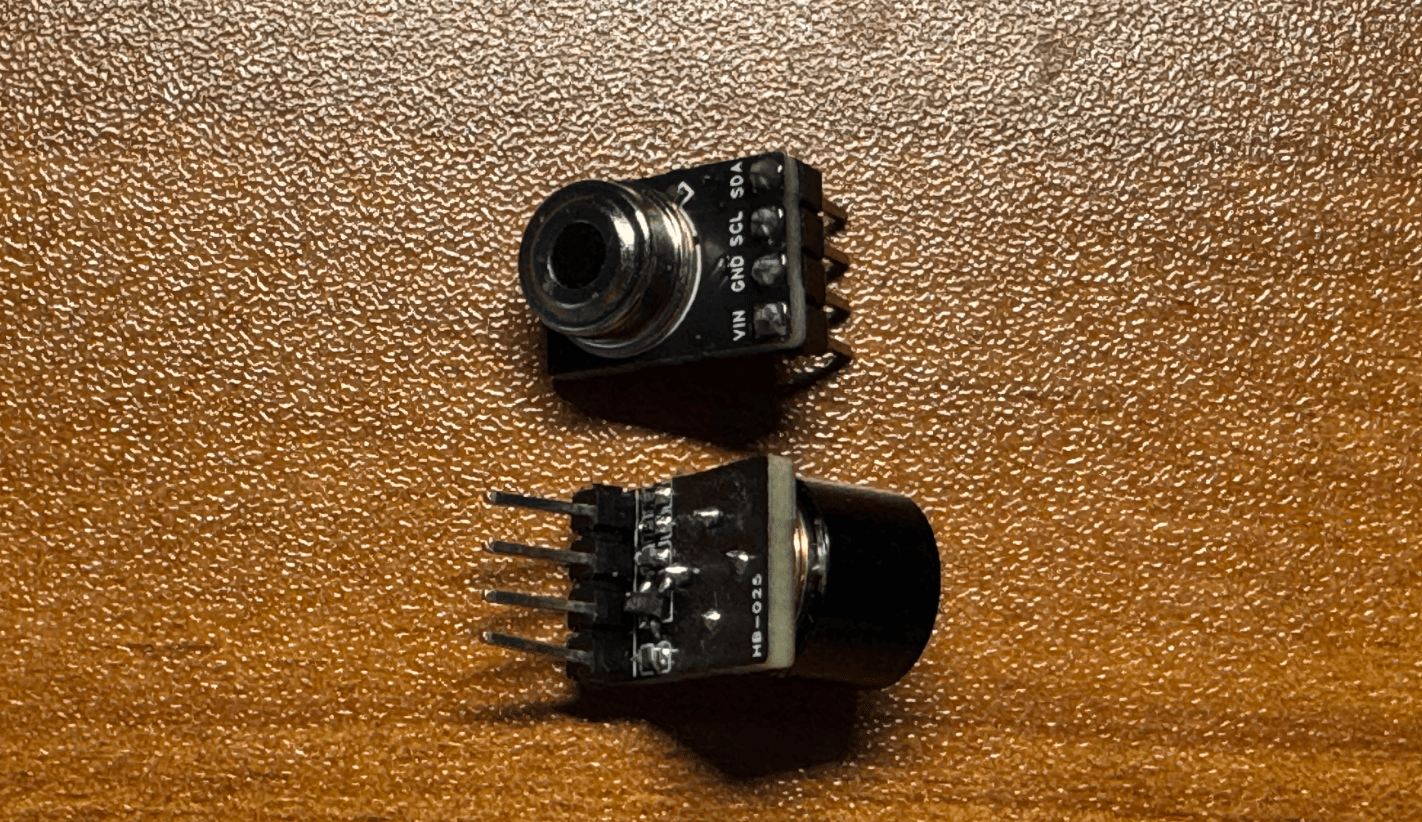

三、尺寸图以及实物赏析

四、程序分析

非接触红外测温传感器采用IIC的通信原理，IIC通信驱动部分已经写好，我们只需要调用留出来的接口函数即可，首先定义一个int32_t类型的变量接收获取到的温度变量

int32_t temp;

然后在初始化部分调用初始化函数：

JX90614_Init();

接下来在while(1)主循环中定时调用采集温度的函数即可获取到温度：

JX90614_Get_T_Data(&temp);

注意：获取到的温度扩大了10倍，例如获取到的数据为293，对应的温度为29.3℃。
