【HB-D13】DC-DC降压模块

一、主要功能

本模块是DC-DC降压模块，可将输入的高电压转换成低电压，其输入电压最高为18V，最低不可低于输出，输出为5V。本模块提供了整套电源解决方案， 在宽输入范围内可实现瞬时5V 3.5A额定2.5A的输出电流，具有极好的负载和线性调节性能。全方位的保护包括过流保护（OCP）自动恢复功能和过温保护。

实物图：

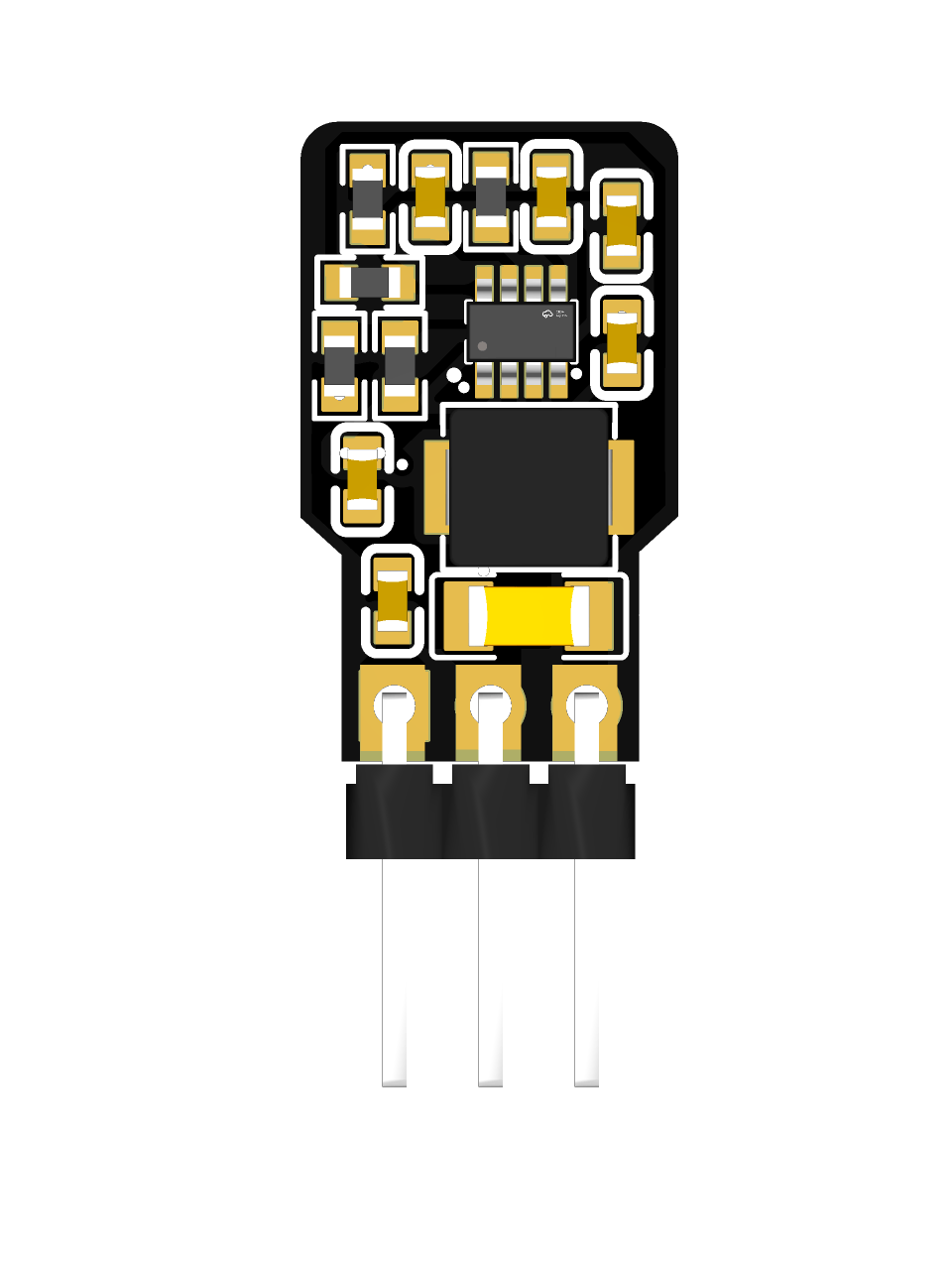

正面

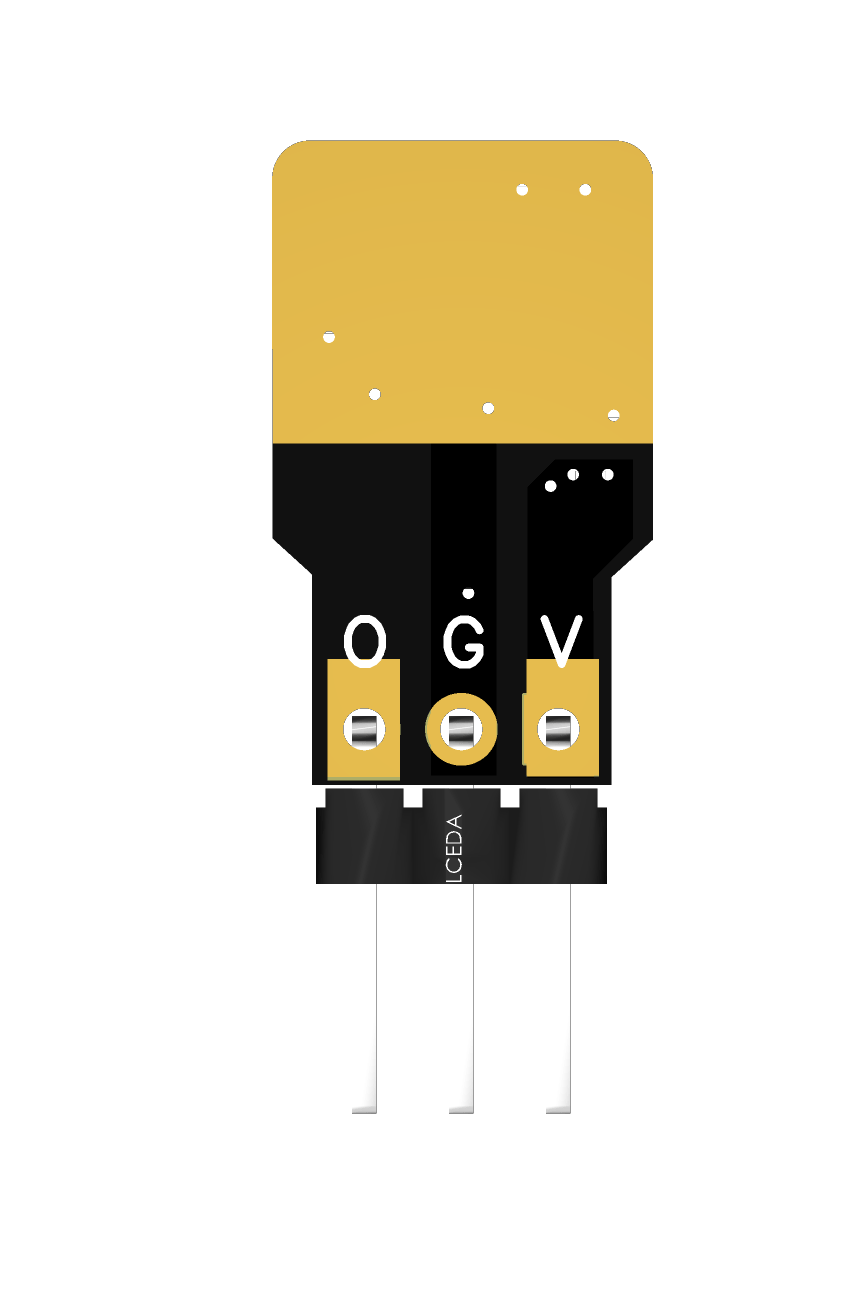

背面

二、原理分析

DCDC 降压电路（Buck 电路）是最常用的直流 - 直流转换电路之一，核心功能是将较高的输入直流电压（Vin）转换为较低的稳定输出直流电压（Vo，Vo < Vin），广泛应用于手机、电脑、工业控制等需要低压供电的场景。

Buck 电路通过开关管的高频通断（通常 10kHz~2MHz）实现电压转换，分为导通期和关断期两个阶段，核心是利用电感的 “阻碍电流变化” 特性（楞次定律）实现能量传递。

Buck 电路的核心是通过高频开关和电感储能实现电压降压，其性能（效率、纹波、体积）取决于拓扑设计、元件选型和控制策略，是直流电源设计中最基础也最关键的电路之一。

引脚定义：

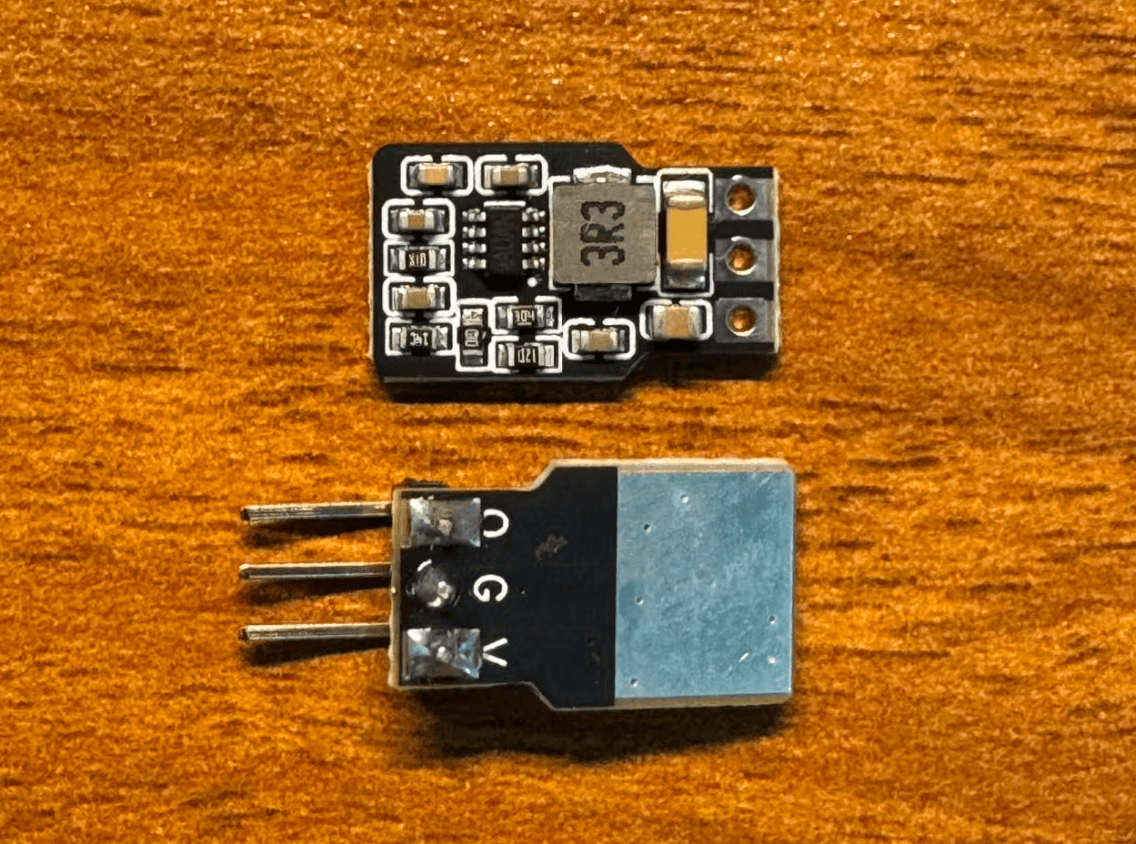

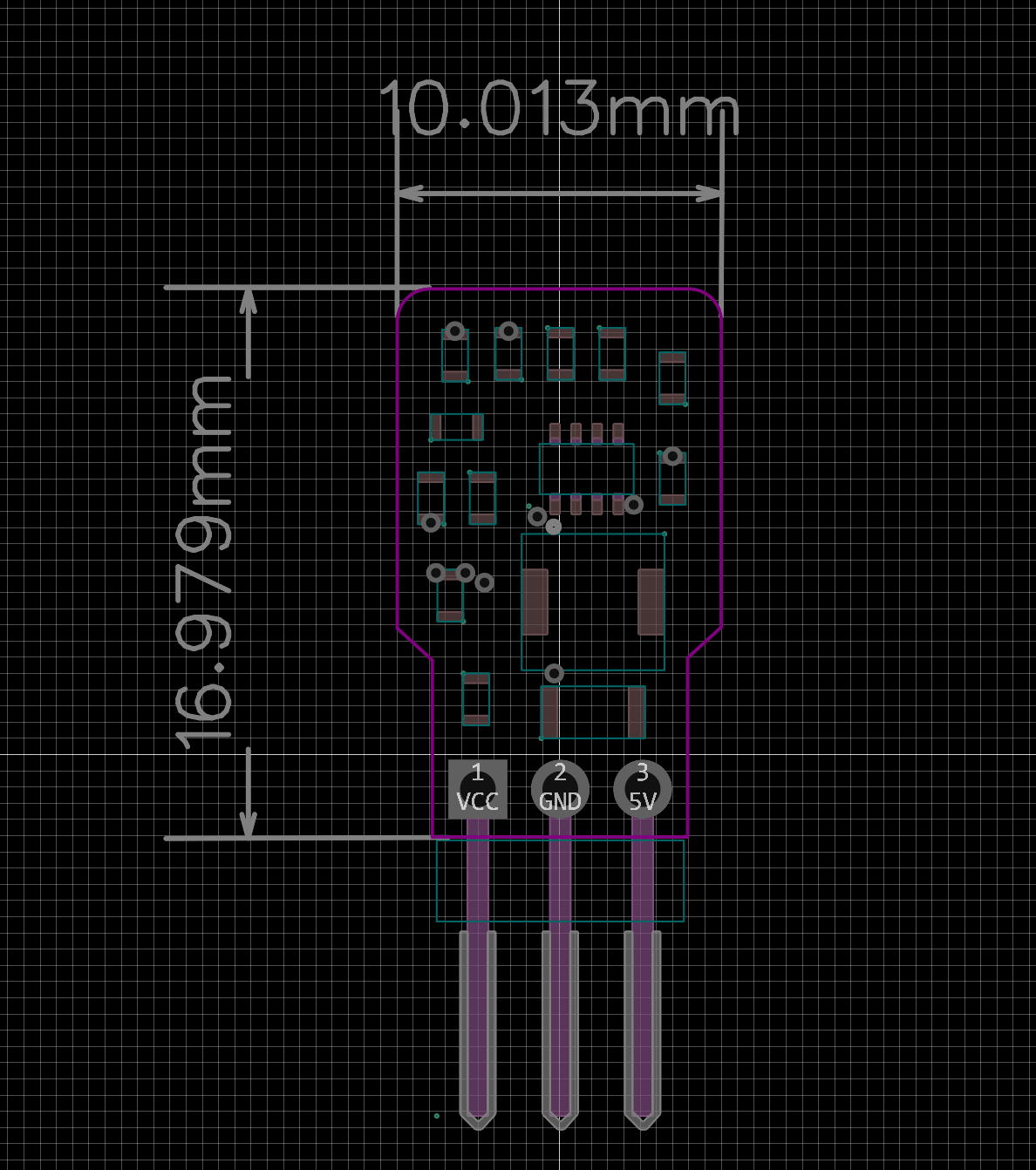

三、尺寸图以及实物赏析

四、程序分析

本模块为纯硬件设计，无需代码驱动，即插即用！
