【HB-EC01】NB-IOT模块

一、主要功能

本模块是HB-EC01 NB-IOT模块，支持 3GPP Rel14 NB-IoT 标准，具备超低功耗、高集成度（集成射频收发机、PA 等）特点，模块搭载 Cortex-M3 处理器，内置 4MB NOR Flash 和 272KB SRAM，适用于物联网、智能家居等场景，且在不同工作模式下功耗表现优异，工作温度范围为 - 40℃~85℃。

本模块通过串口进行通信，只需要插入物联卡后通过串口与MCU进行通信，就可以轻松达到数据上云、连接网络等功能，无需完全理解NB-IOT原理，上手简单快捷。

实物图：

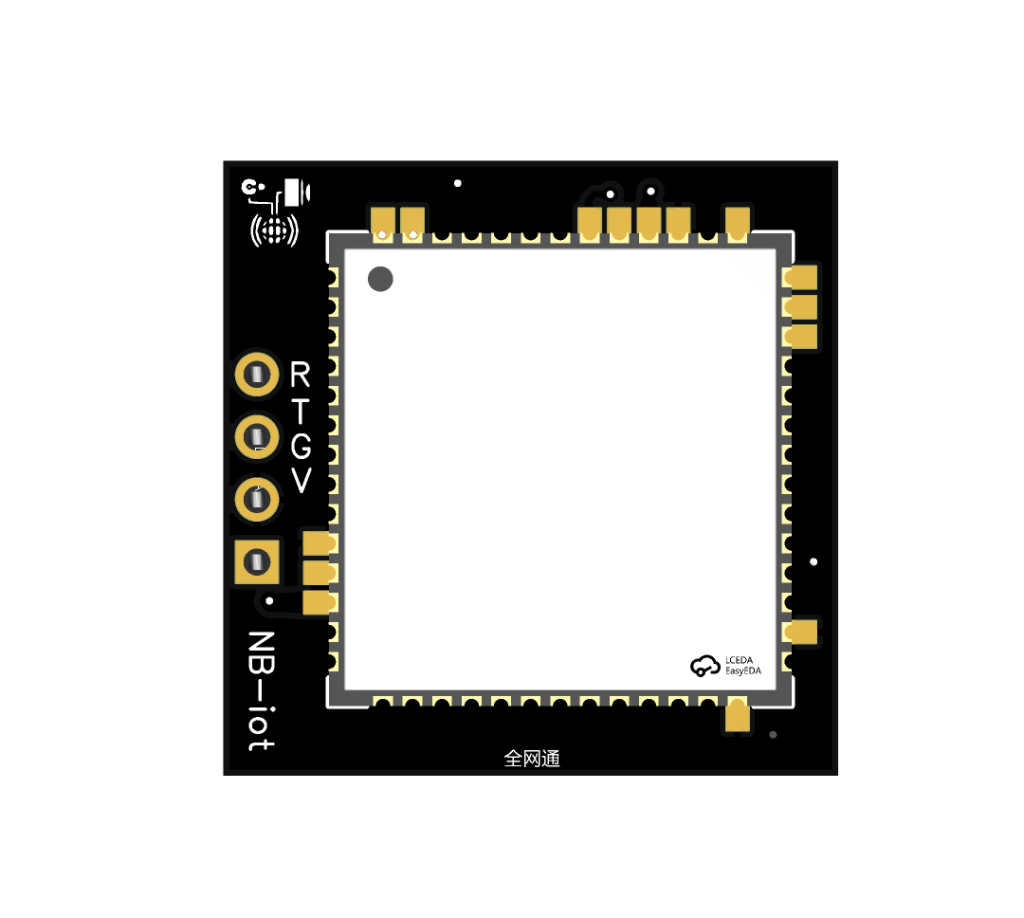

正面

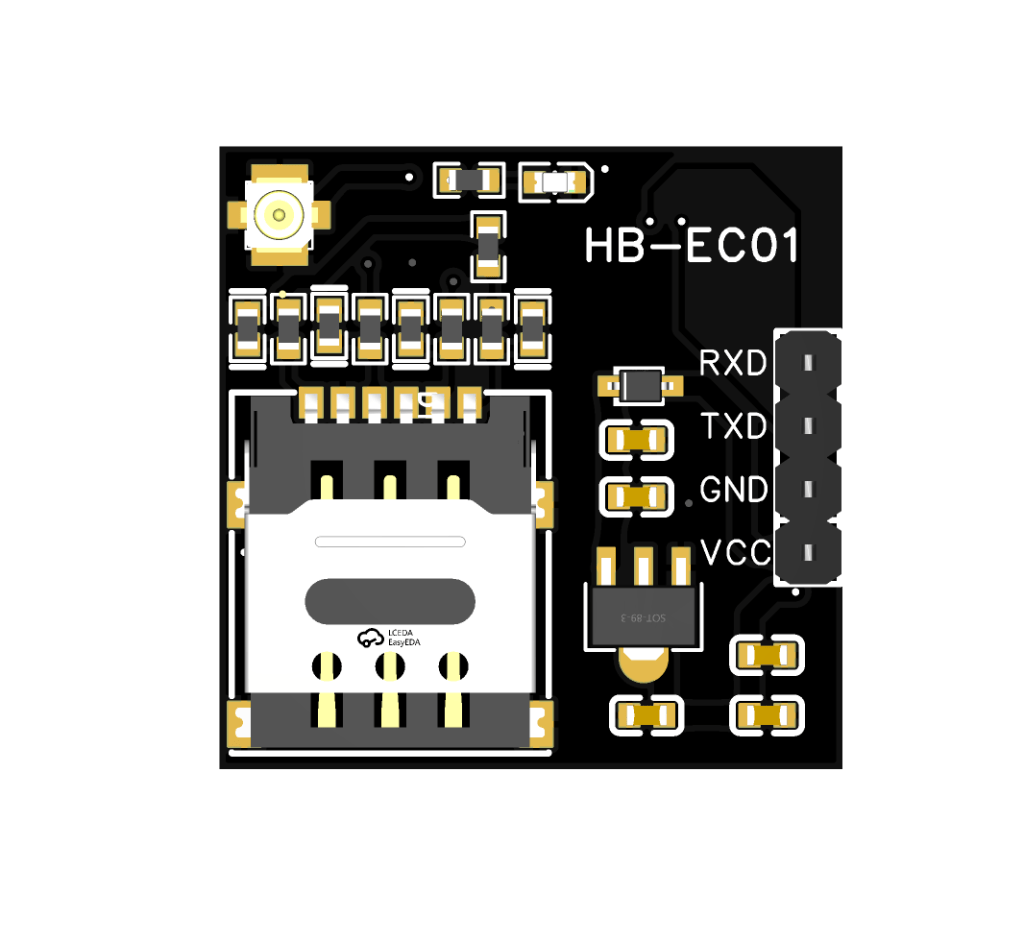

背面

二、原理分析

NB-IoT（窄带物联网）是 3GPP 定义的低功耗广域网技术，以 “终端 - 基站 - 核心网 - 平台” 四层架构实现通信，终端（如 NB-IoT 模组）集成 NB-IoT SoC 芯片，将业务数据编码后通过射频与基站交互，基站采用 180kHz 窄带载波传输、复用现有蜂窝频段且具备强穿透性深度覆盖能力，轻量化核心网简化网元以支持单小区 10 万终端接入和低速率数据转发（上行最高 62.5kbps、下行最高 250kbps），还支持非 IP 数据传输减少开销，最终数据由物联网云平台解析处理；其通过窄带传输降低干扰与资源占用、深度覆盖适配复杂环境、低功耗模式（PSM/DRX/eDRX）延长终端续航，核心适配海量低速率、低功耗、远距离的物联网场景（如无线抄表、智慧农业等），实现高效、低成本的物联数据交互。

引脚定义：

引脚	标识	功能
1	V	电源输入电压（5V）
2	G	电源输出地
3	T	串口发送
4	R	串口接收

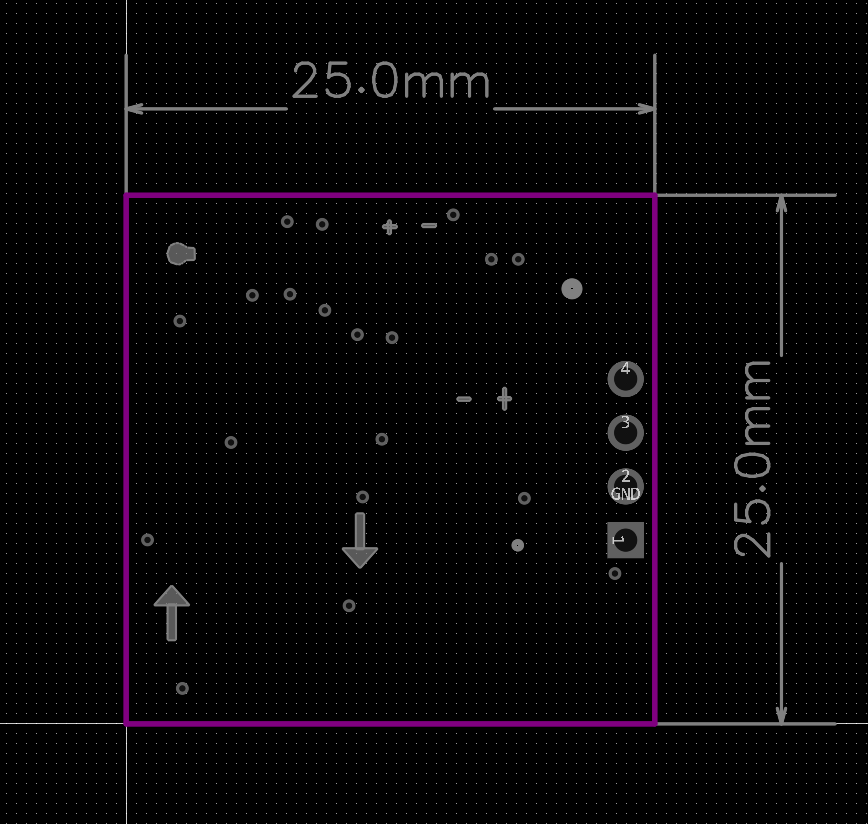

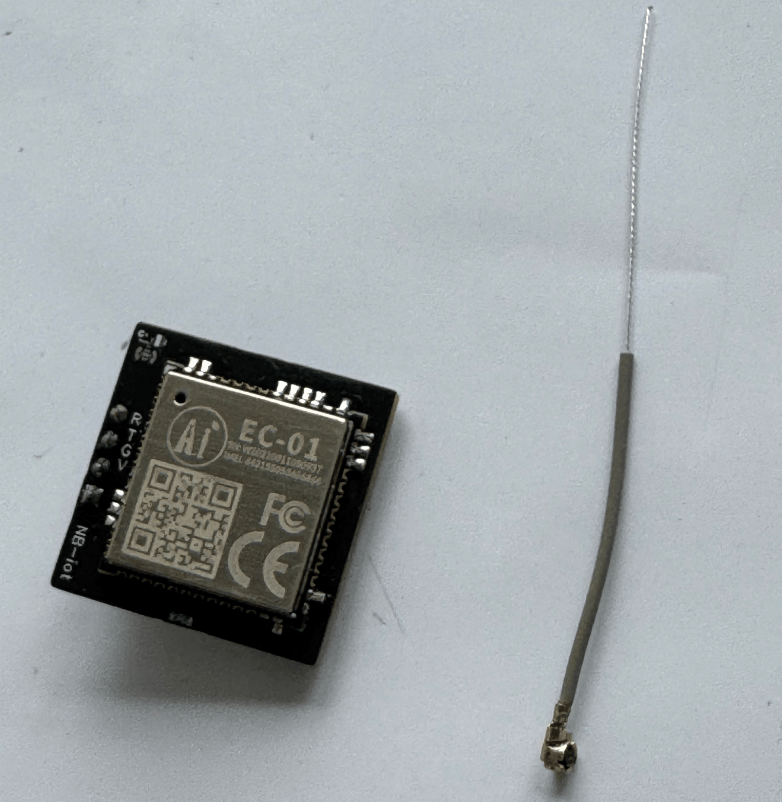

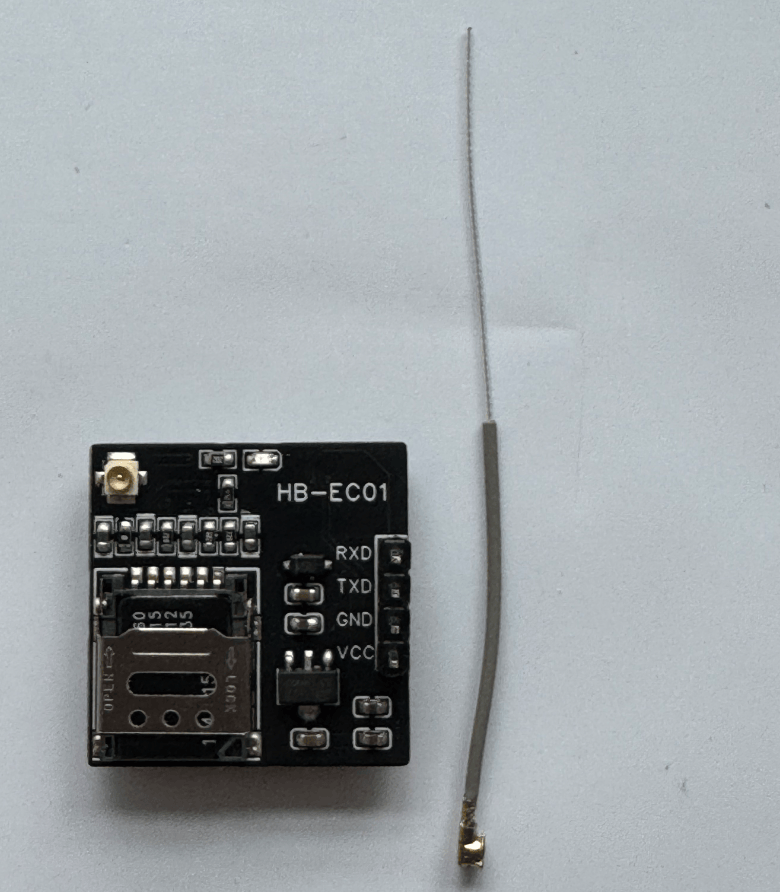

三、尺寸图以及实物赏析
