{{ tags.important.name }}【HB-ML307R】4G通信模组

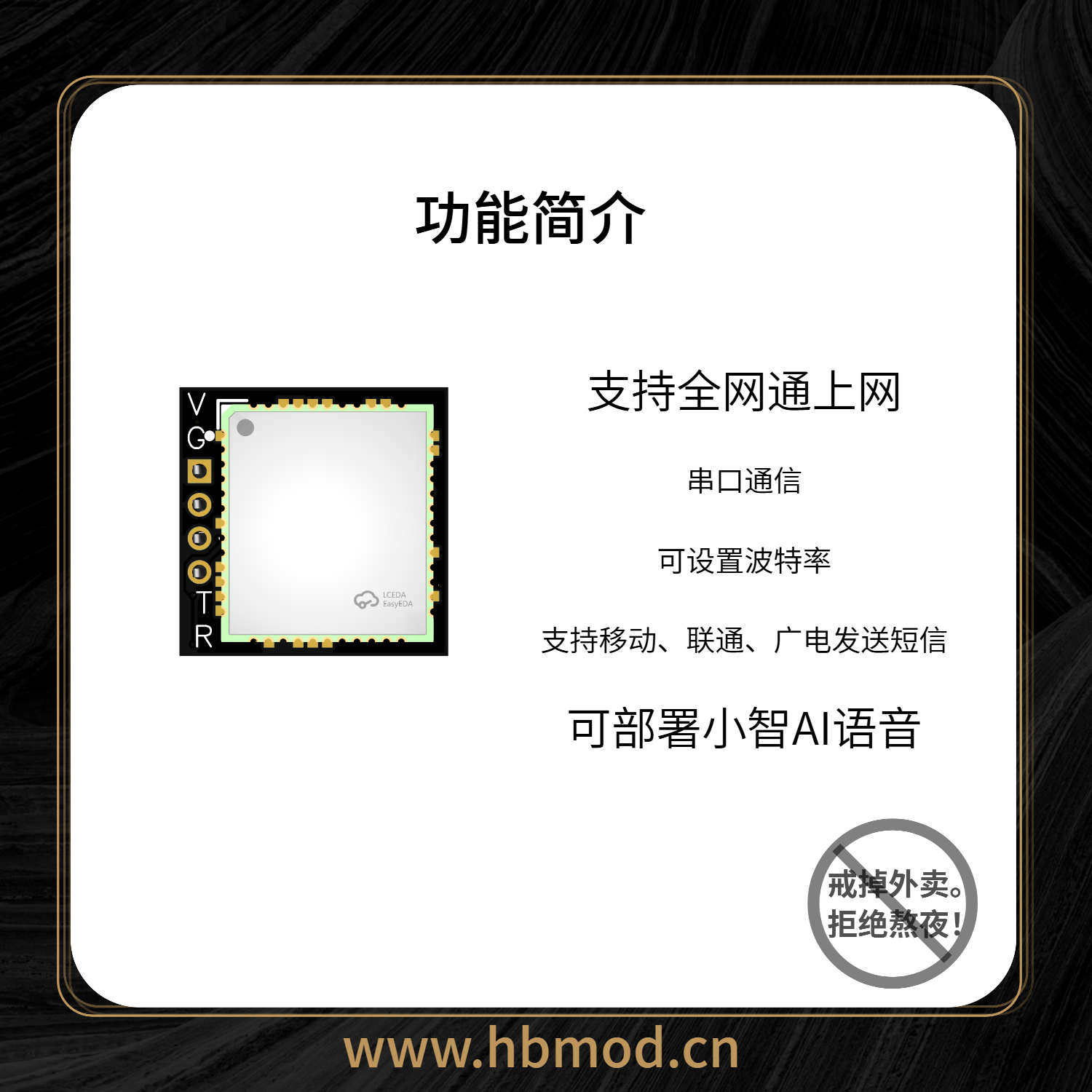

一、主要功能

HB-ML307R模组是一款4G通信模组，搭载中移物联网推出的ML307R-DC作为主控，ML307R-DC 是中移物联网推出的一款 LTE Cat.1/4G 全网通通信模组，基于翱捷 ASR1602 平台，支持 LTE-FDD（B1/B3/B5/B8）与 LTE-TDD（B34/B38/B39/B40/B41）多频段，兼容 IPv4/IPv6、MQTT 等多种网络协议，具备超低功耗（联网瞬时 500mA、休眠 0.9mA）、高稳定性特点，还支持 AT 指令与 OpenCPU 功能，便于开发整合；广泛应用于智能家居、智慧医疗、车载 4G CANDTU（如车辆 CAN 数据采集与 GPS 定位上传）、工业自动化等场景，且依托中移品牌与分销商的原装保障及技术支持，为物联网设备提供高效稳定的连网解决方案。

我们一般用到4G模块最多的是用来上网与发短信，模块支持全网通上网（移动4G、联通4G、电信4G、广电4G），发短信实测电信卡不能发送，其他都可以发送短信。

不仅如此，本模块还支持部署小智AI语音。

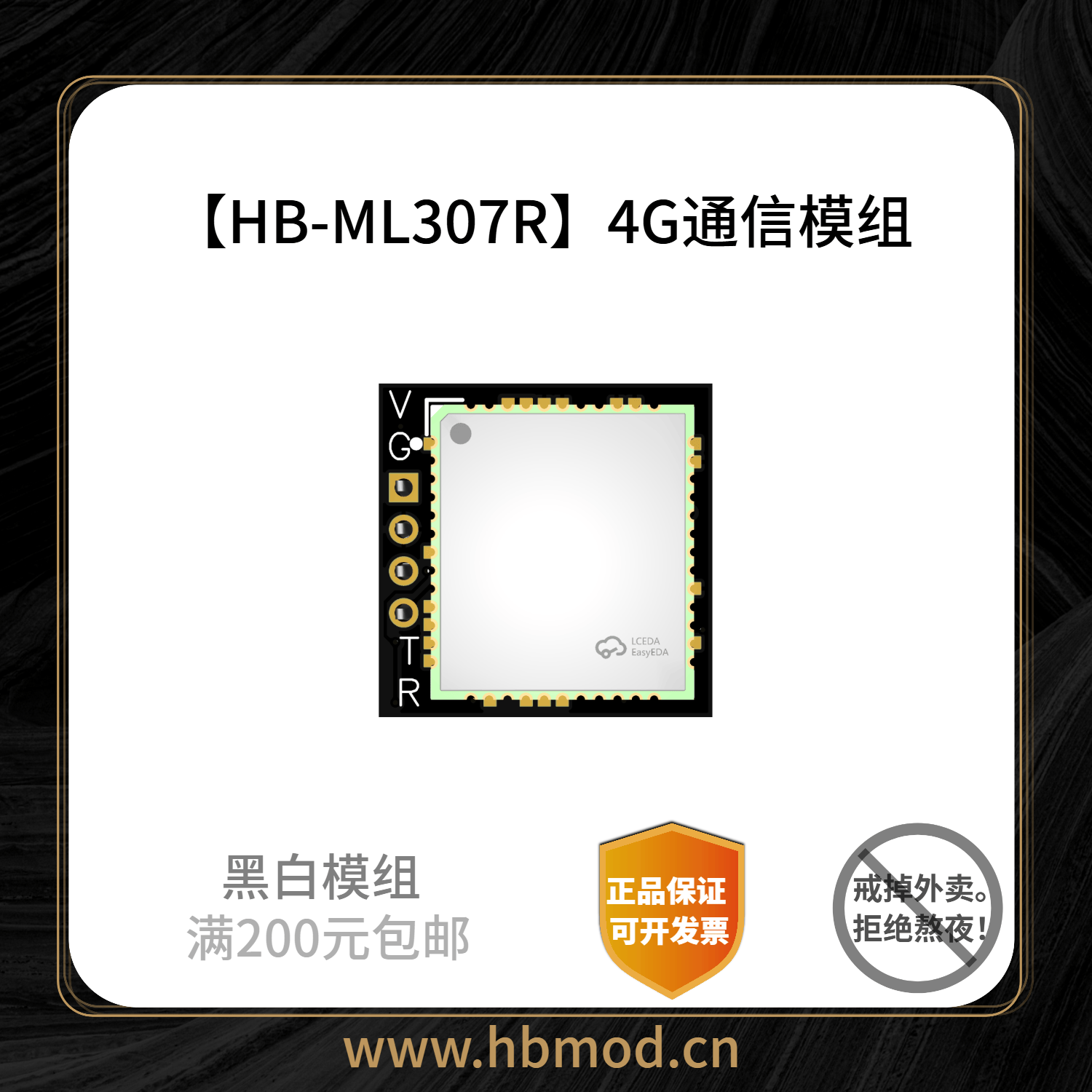

实物图：

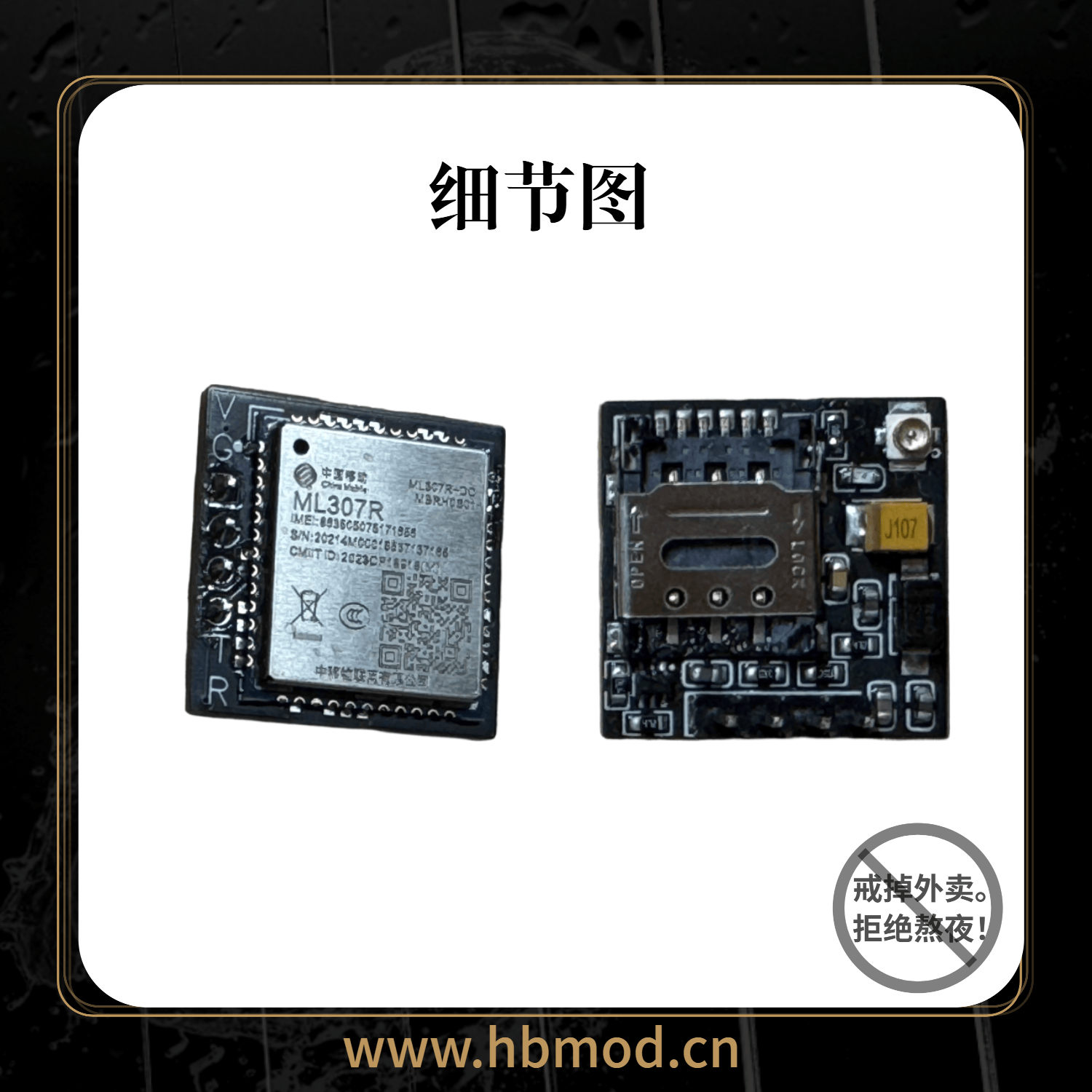

正面

背面

二、原理分析

ML307R-DC 核心原理是通过内置的翱捷 ASR1602 芯片搭建通信处理核心，或5V 供电后，经射频模块适配 LTE-FDD 与 LTE-TDD 多频段信号，实现 4G/Cat.1 网络接入；其通过串口与外部设备进行数据交互，依托兼容的 IPv4/IPv6、MQTT 等协议完成数据的传输与解析，同时支持 AT 指令实现模块配置与控制、OpenCPU 模式实现应用程序本地化运行，配合低功耗管理机制（休眠状态仅 0.9mA 电流）降低能耗，最终为各类终端设备提供 “供电 - 联网 - 数据交互 - 控制管理” 的全流程物联网通信支撑。

引脚定义：

引脚	标识	功能
1	VCC	电源输入电压（5V）
2	GND	电源输出地
3	TXD	串口发送
4	RXD	串口接收

三、尺寸图以及实物赏析

四、程序分析
