{{ tags.important.name }}【HB-021】氧气传感器（AO-03）

一、主要功能

本模块是氧气传感器模块，是由精密运放电路搭配奥松公司的AO-03R/AO-03电化学氧气模块组合而成，

1、可以检测空气的氧气含量

2、通过adc输出模拟量数据

3、提供51单片机和STM32的测试代码

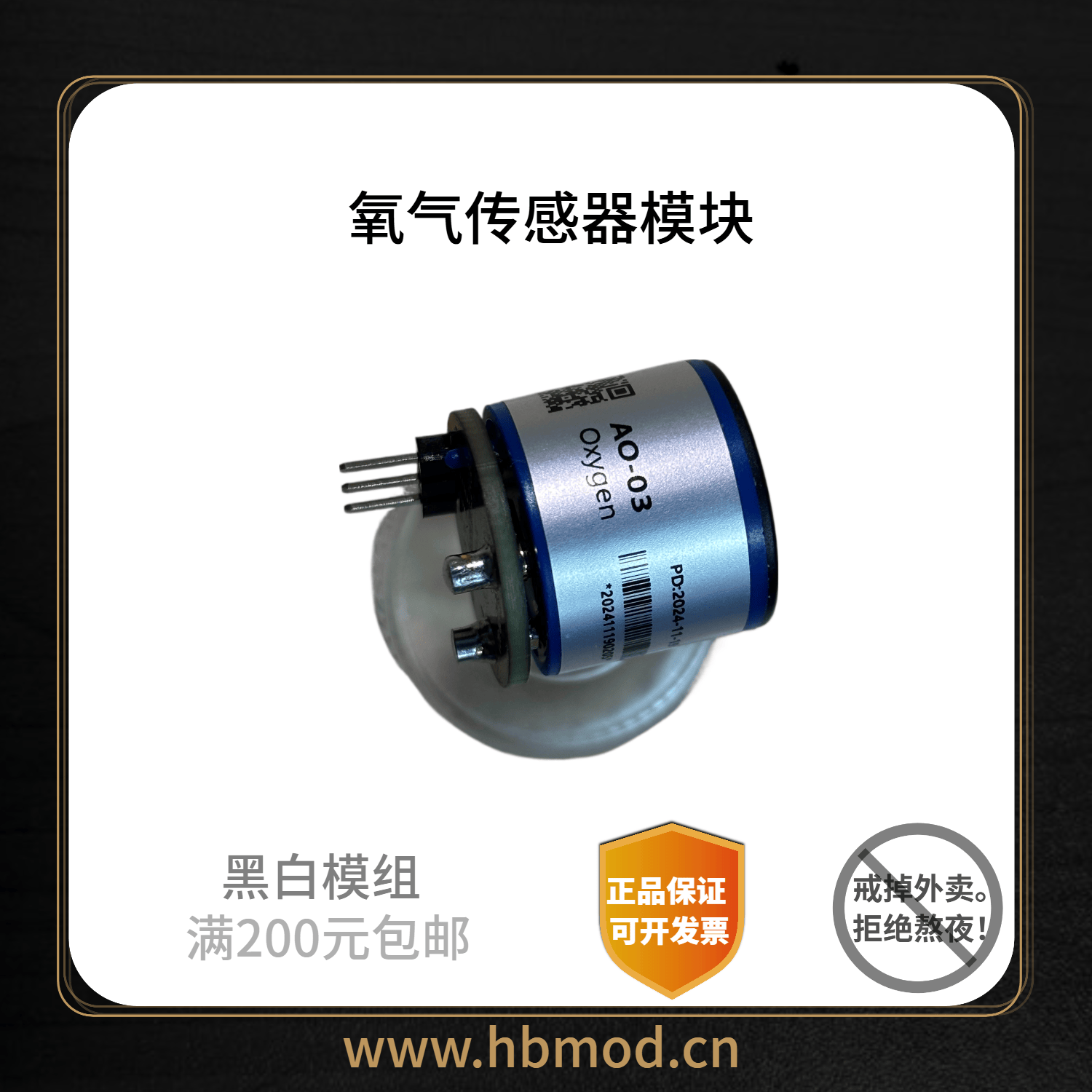

图1：氧气传感器效果图

二、原理分析

本模块是氧气传感器模块，是由精密运放电路搭配奥松公司的AO-03电化学氧气模块组合而成。接口信息如下表：

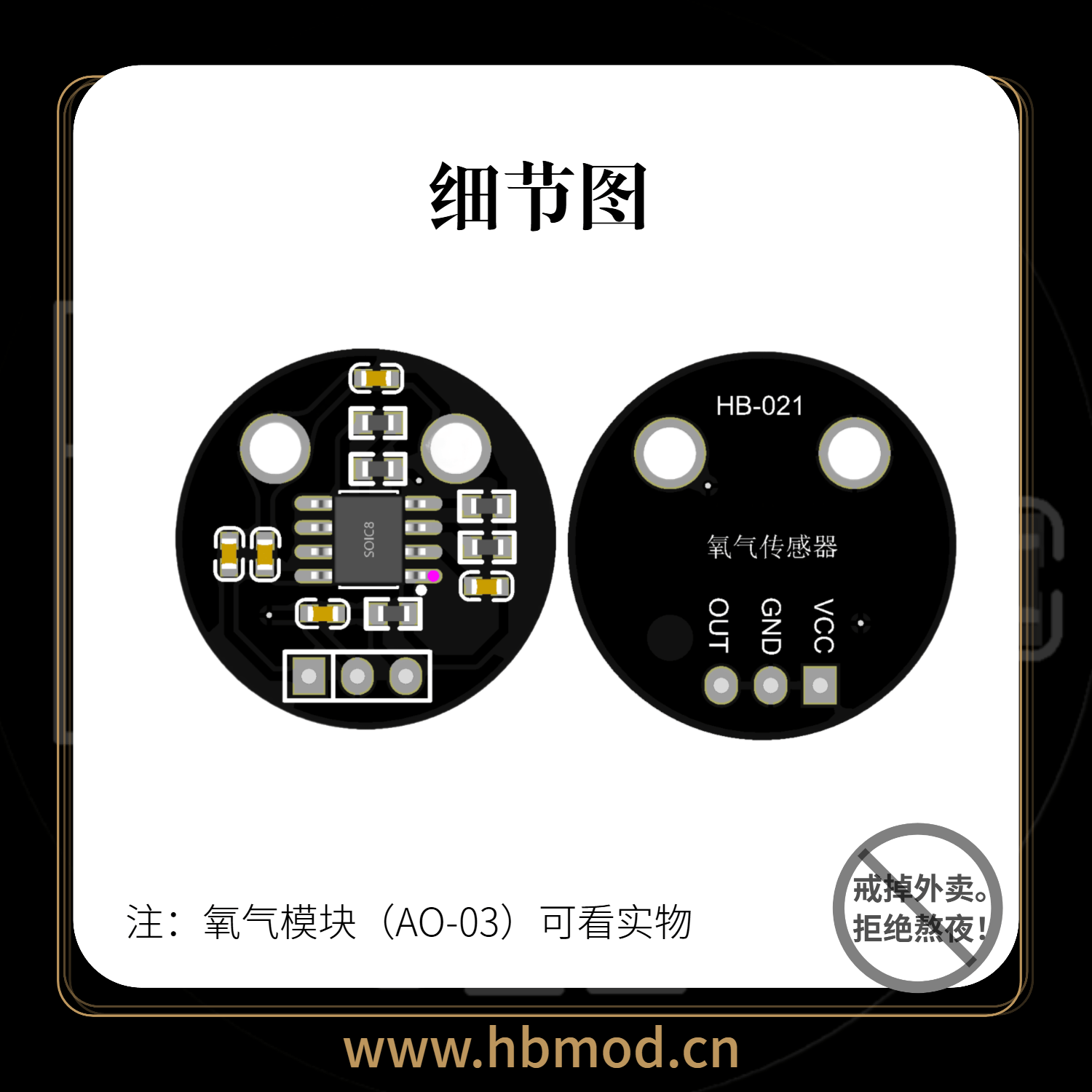

图2：背部丝印图

表1：模块接口功能

引脚	标识	功能
1	VCC	电源输入电压5V
2	GND	电源输出地
3	OUT	氧气输出模拟量（0.1~0.6）V

内部的部分原理图：

图3：电路原理图

简单分析

将AO-03R的正负极引脚（Vsensor+与Vsensor-）短接，此时读取到的ADC值（MCU_ ADC）
记作A0；
将AO-03R置于空气中，此时读取的ADC值记作A1；
传将AO-03R置于待测环境中，此时读取的ADC值记作Ax；
待测环境中氧气浓度的计算公式为：

三、尺寸图以及实物赏析

图5：尺寸图

图5：实物图

四、程序分析

分析程序之前我们先看个图片

我们这里展示一下大致的程序

Voltage = AD_ReadValue(0)/1023.00*5;O2 =(53.59*Voltage-3.2129) ;

首先测试出收到的电压大小(我们这里采用的是10位的adc并且以5V为基准电压进行测试的)，然后再根据公式，计算出氧气的浓度。（-3.2129是偏差值，可以按照上述方法测试空气的氧气含量，保证空气中的含量在20.8左右即可）

五、资料预览
