【HB-S33】浊度传感器-黑白模组

一、主要功能

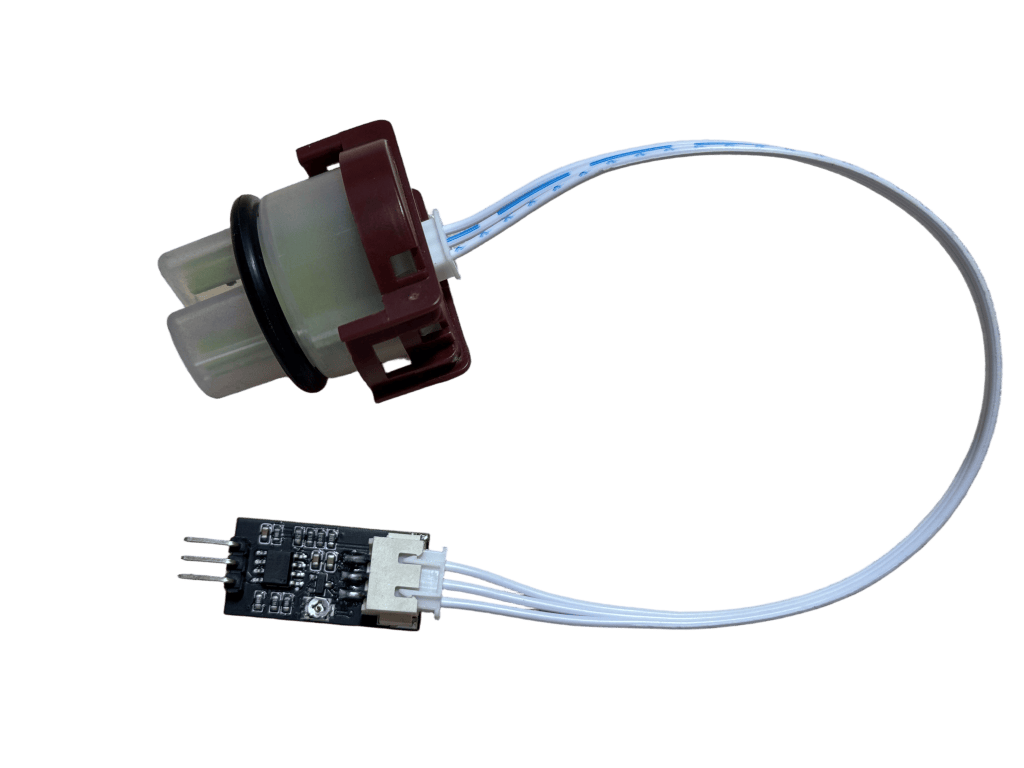

本模块为自研浊度传感器信号转接模组，适配奥松AZDM01浊度检测探头，可将传感器原始输出信号进行调理转换，使用简单、适配性强，可快速完成浊度模拟信号的处理输出，无需复杂调试即可投入使用。

模组搭载成熟的运放信号调理电路，对输入信号完成滤波、阻抗变换处理，有效滤除信号中的高频杂波干扰，提升信号信噪比，输出信号平滑稳定，减少采样跳变现象。整体 PCB 布局布线规整，硬件集成度高，电路抗干扰能力优秀，保障长期连续采集工况下信号输出的一致性。

在功能配置上，模块支持旋钮电阻校准，对原始传感器信号做缓冲放大处理，将高阻抗的微弱传感信号转换为低阻抗标准模拟输出信号，便于单片机 ADC 单元直接采集读取。输出信号经过 RC 滤波处理，进一步抑制输出噪声，信号响应平顺，便于上位机完成浊度数据解析换算。

本转接模组兼具实用性与兼容性，硬件结构简洁紧凑，接插件采用通用 2.54mm 排针接口，可适配各类 MCU 主控设备对接开发。整体功耗可控、运行稳定，信号调理链路清晰，接线简单，广泛适用于水质检测创客项目、嵌入式水质监测设备、教学实验平台、水环境简易检测装置等场景。凭借稳定的信号调理性能、便捷的接线方式，成为各类浊度检测开发场景的优选配套转接模组。

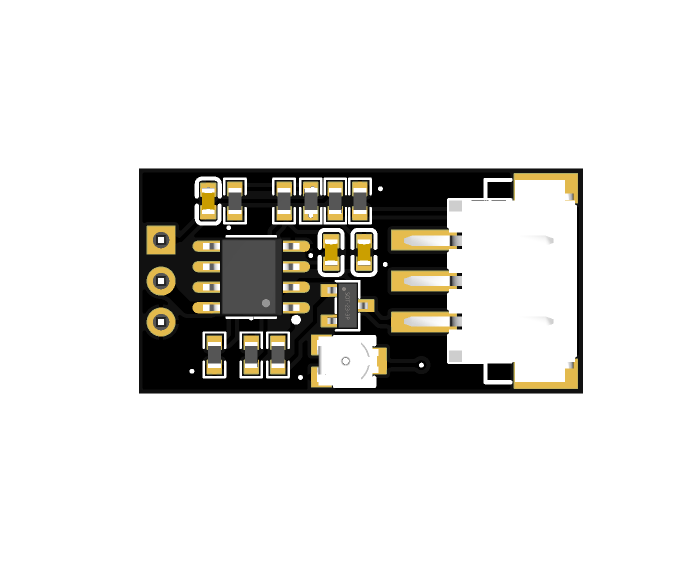

渲染图：

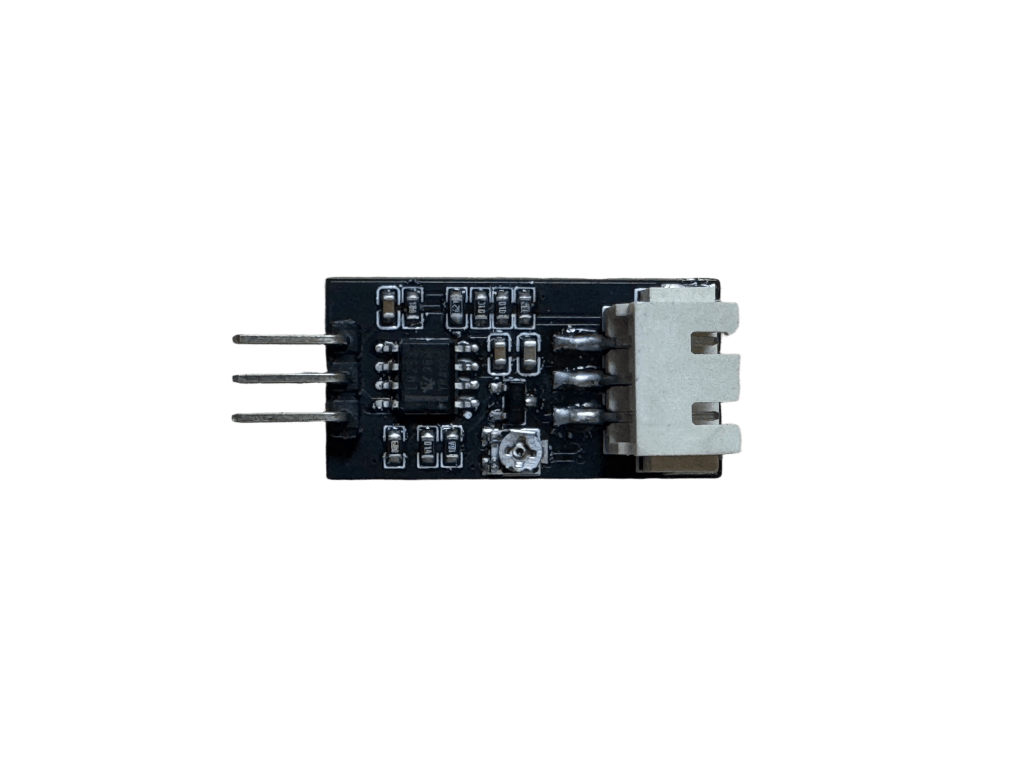

正面

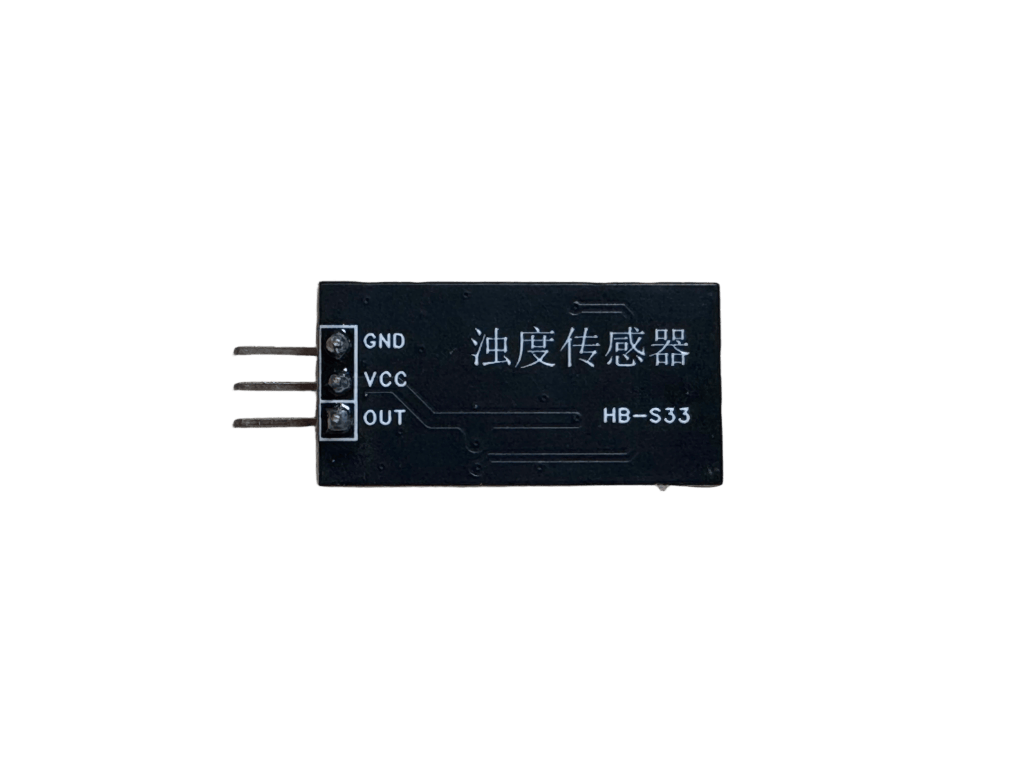

背面

二、原理分析

滤波 + 运放信号调理是本模块的核心信号处理方案，凭借 RC 滤波平滑、电压跟随阻抗隔离、三极管受控驱动的核心逻辑，实现浊度探头原始信号的降噪、阻抗转换与受控供电，完美适配浊度检测的信号采集场景。该处理链路先通过 RC 二阶滤波网络对输入信号做平滑处理，将脉冲信号转换为连续模拟电压，具备滤除高频噪声、信号平滑度高、阻抗匹配合理的特点；依托阻容网络完成杂波抑制，再经由电压跟随器做阻抗隔离缓冲，消除前后级电路互相干扰，避免信号衰减、采样跳变等问题，能够输出稳定的模拟电压信号，适配单片机 ADC 采样的采集需求。

本浊度转接模组基于 RC 滤波电路与 LM258 运放电路完成信号处理，板载三极管构成受控供电回路，可对浊度探头光源实现通断控制。模组先将输入的信号经过二阶 RC 滤波，把信号转化为对应幅值的直流模拟电压；再经由 LM258 构成的电压跟随器实现高输入阻抗、低输出阻抗的信号缓冲，隔绝前后级负载影响，保证电压信号不衰减；运放输出驱动三极管实现探头光源可控供电，输出端再经过 RC 二次滤波进一步压制噪声，输出稳定的模拟电压给到主控 ADC 引脚。该模组使用门槛低，无需复杂信号调试，使用者仅需主控读取 ADC 采样数值，即可换算得到浊度相关检测数据，快速完成水质浊度检测项目落地。
