【HB-WS2812】灯盘模组-黑白模组

一、主要功能

本模块为自研WS2812智能灯盘模组，板载10颗高品质WS2812全彩LED灯珠，采用通用IIC通信协议接收控制指令，使用简单、适配性强，可快速实现灯光色彩、运行模式、亮度的精准调控，无需复杂调试即可投入使用。

模组搭载经典WS2812可编程全彩LED灯珠，单颗灯珠集成控制电路与发光芯片，具备独立寻址、单独控光特性，色彩饱和度高、发光均匀稳定，支持全色域色彩切换，光影效果细腻流畅。整体灯盘结构集成度高，布线规整，硬件稳定性强，杜绝频闪、色差等问题，保障长期稳定发光工作。

在功能配置上，模组内置19种灯光运行模式，包含设备关闭状态，涵盖静态常亮、动态渐变、流水闪烁、呼吸律动、多彩变幻等多种灯光效果，满足不同场景的灯光氛围需求。设备配备5档固定亮度等级，支持静态模式下自由调节亮度，适配明暗不同的使用环境；为保障动态灯光效果的完整性与流畅度，动态效果模式下锁定亮度参数，避免亮度调节破坏动态光影节奏。模组依托稳定的IIC通信方式，指令响应迅速、控制精准，抗干扰能力强，可快速响应上位机控制指令，实现灯光状态的实时切换。

本灯盘模组兼具实用性与兼容性，硬件结构简洁紧凑，通信接口通用，可适配各类主控设备对接开发。整体功耗可控、运行稳定，灯光调控逻辑清晰，模式丰富、操作便捷，广泛适用于智能家居氛围照明、创客项目开发、设备状态指示灯效、创意灯光装饰、嵌入式设备配套光影系统等场景。凭借稳定的硬件性能、丰富的灯光模式和便捷的控制方式，成为各类智能灯光开发与氛围亮化场景的优选配套模组。

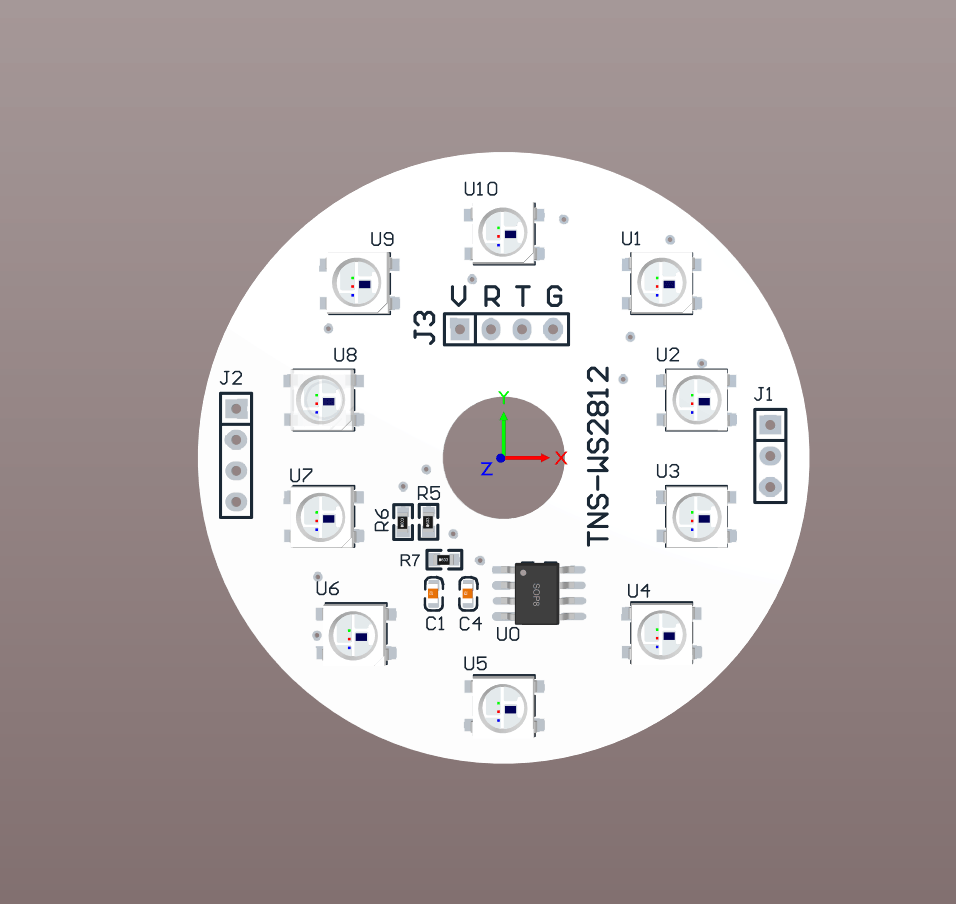

渲染图：

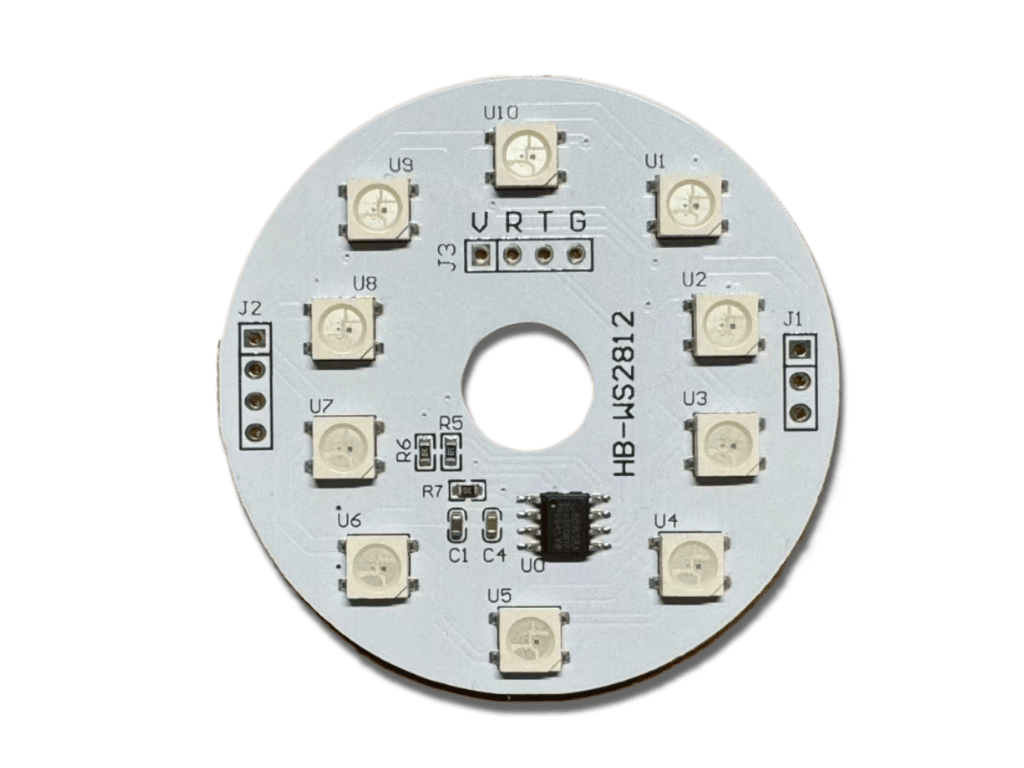

正面

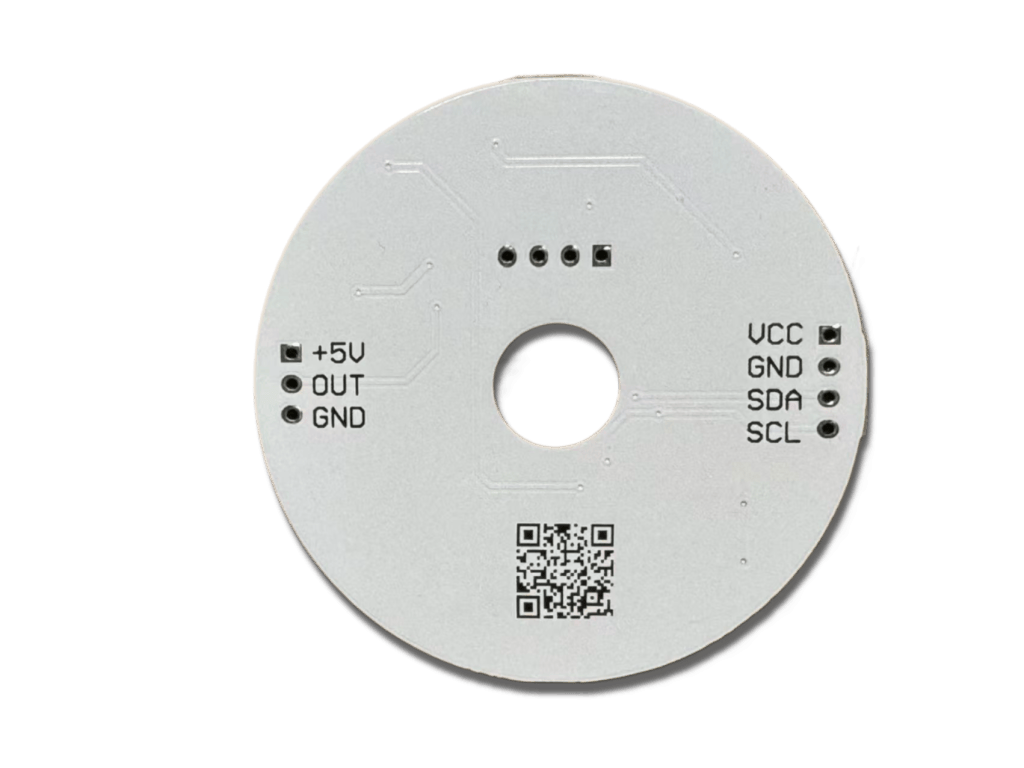

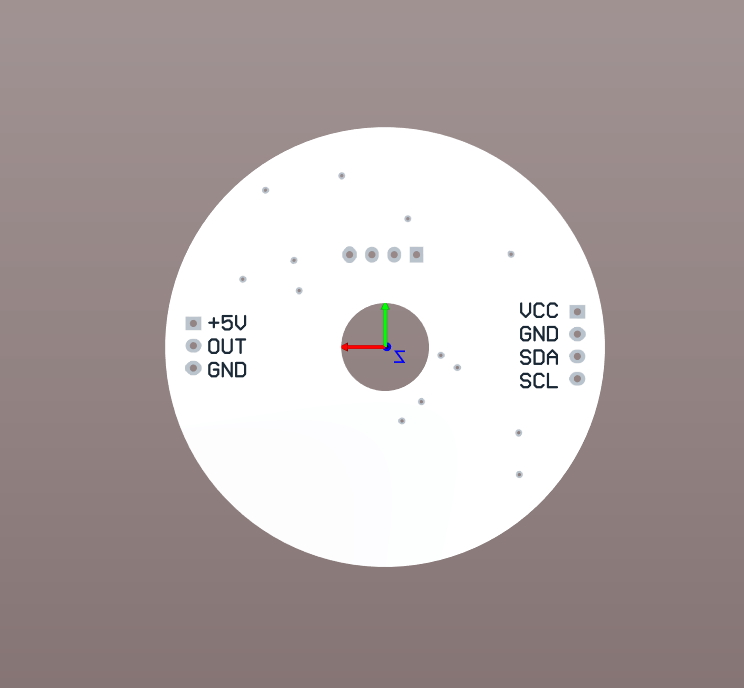

背面

二、原理分析

IIC通信是一种经典的半双工同步串行通信技术，凭借双线通信、时序同步、应答校验的核心逻辑，实现主控设备与外设之间稳定高效的数据交互，完美适配灯光模组的精准调控场景。该通信方式仅通过SDA数据线与SCL时钟线即可完成设备通信，具备接线简洁、占用引脚少、通信稳定、拓展性强的特点，依托标准化时序协议完成指令发送、数据校验与状态应答，有效避免指令错乱、灯光失控等问题，可在短距离范围内高速传输灯光色彩、模式、亮度等控制指令，适配嵌入式设备的轻量化控制需求。

本WS2812灯盘模组基于IIC通信协议完成整机功能调控，板载10颗WS2812灯珠具备独立单灯寻址控制特性，模组可精准解析主控下发的通信指令，对应切换19种灯光运行模式与5档亮度等级，同时内置程序逻辑实现动态模式亮度锁定功能，保障灯光效果规整流畅。该模组使用门槛极低，无需复杂参数配置与程序调试，使用者仅需掌握单片机基础IIC指令发送逻辑，即可快速实现灯盘全功能控制，轻松完成灯光自定义调试与项目落地。
