【SSD1306】0.96寸OLED12864显示屏-黑白模组

一、主要功能

本模块为通用型 128×64 分辨率 OLED 图形显示模组，搭载 SSD1306 驱动芯片，对比传统 LCD 液晶屏，在显示对比度、响应速度、功耗表现、通信适配性与环境适应性方面具备明显优势。本模组采用IIC 通信，仅需两根信号线即可完成数据交互，占用 MCU 引脚资源少，接线简单，适配各类嵌入式开发场景。

模组上手简单，支持文字、数字、字符、点阵图形、图片位图输出。OLED 面板自发光特性，黑底亮字显示效果通透，大视角观看无偏色，有效改善普通 LCD 屏幕对比度低、视角窄、背光功耗高的痛点，保障长时间工作下画面输出稳定清晰。SSD1306 内置显存管理、亮度 / 对比度调节功能，不需要额外背光驱动电路。

整体 PCB 布局布线规整，硬件集成度高、体积小巧紧凑，板载电平转换电路，支持 3.3V/5V 主控直接对接，具备不错的抗干扰能力，可适配长期连续通电显示工况，规避创客、工业、室内复杂环境下的信号干扰，持续保障画面输出一致性。模组出厂完成硬件基础调试，内置显存缓存，主控只需发送绘图指令，模组内部完成点阵渲染，极大降低单片机、上位机的图形解析开发难度。同时芯片内部支持画面滚动、水平垂直镜像、对比度参数配置，主控发送对应 IIC 指令即可修改显示效果。

硬件接口采用标准 2.54mm 排针设计，接线便捷、插拔稳定，可无缝适配 Arduino、STM32、ESP32 等各类主流 MCU 主控设备对接开发。模组整体功耗低、屏幕轻薄，IIC 总线开发资料丰富，是嵌入式项目人机交互显示的优选配套模组，广泛适用于传感器数据显示、智能家居控制面板、嵌入式检测设备、创客开发项目、教学实验平台、仪器仪表、物联网终端状态显示等场景。

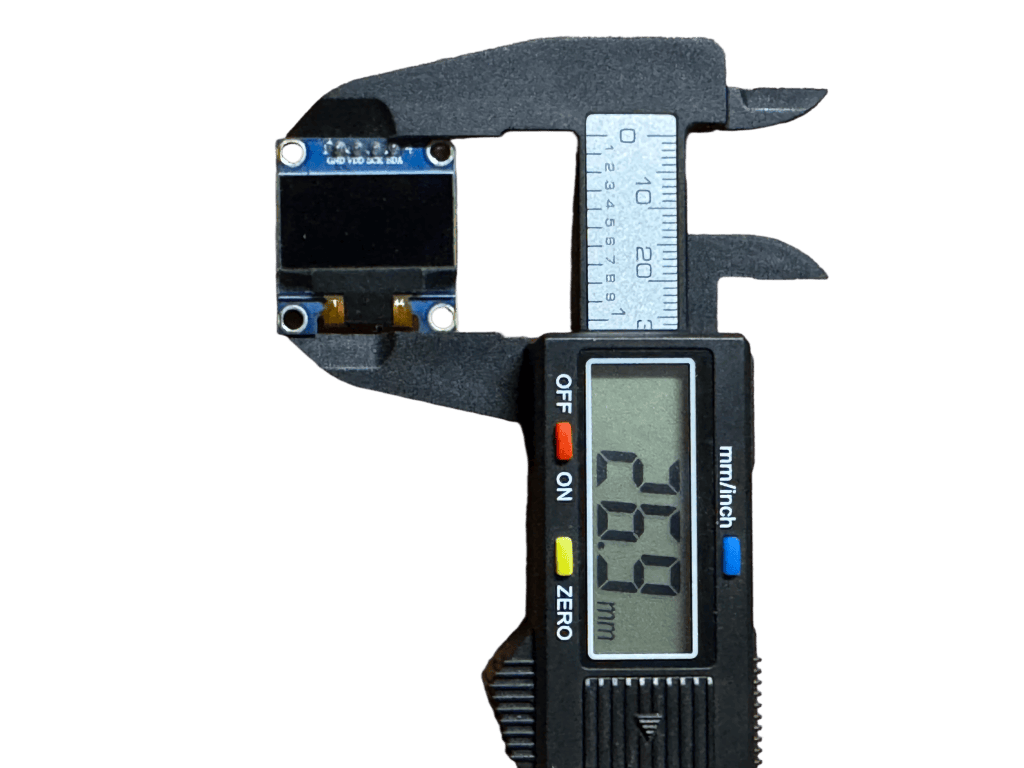

实物图：

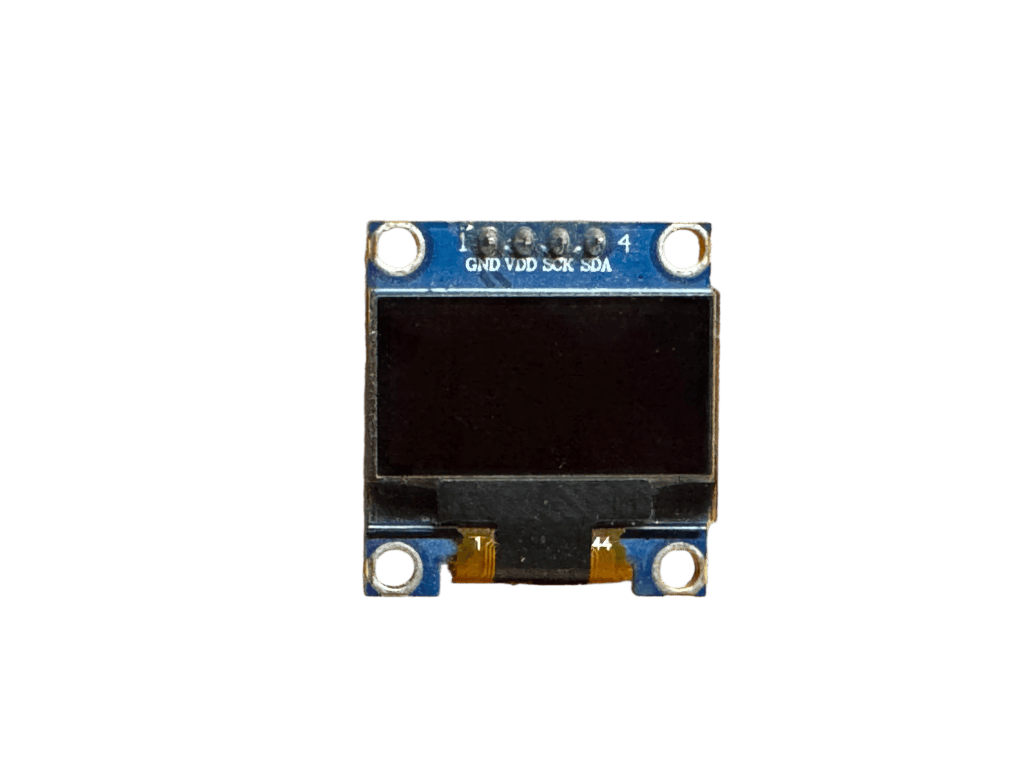

正面

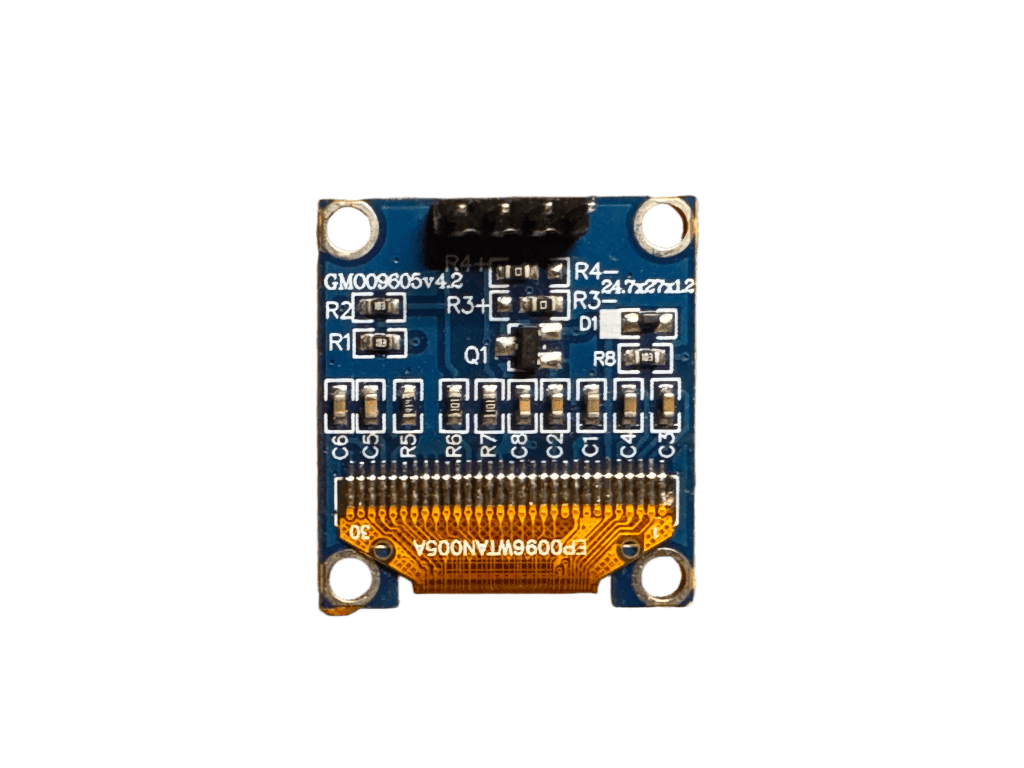

背面

二、原理分析

模组以 SSD1306 驱动芯片与 OLED 发光面板为核心，实现 128 列 ×64 行点阵图形显示。驱动芯片接收主控下发的 IIC 指令与点阵数据，将数字信号转换为面板驱动电压，OLED 像素点根据电平控制自发光点亮或者熄灭，组合成文字、图形与画面，无需背光光源即可成像。

模组采用 IIC 通信，使用 SDA、SCL 两根信号线，默认设备地址0x3C。SSD1306 内置片上显存 RAM，接收到主控 IIC 数据后先存入显存，再周期性刷新到 OLED 面板；同时支持对比度调节、屏幕滚动、画面镜像翻转等功能，主控 MCU 通过 IIC 总线发送对应指令即可修改显示效果。模组 PCB 电路为屏幕与主控提供稳定供电与电平适配，降低信号噪声干扰，保障长时间连续显示画面稳定不花屏。
