【HB-AGS10】TVOC气体传感器-黑白模组

一、主要功能

本模块为高精度TVOC气体检测模组，专用气体传感芯片，相比一般气体检测模块，在检测维度、数据精度、通信适配性、运行稳定性与场景通用性上均具备显著优势。本模组支持TVOC、二氧化碳双参数输出，可通过板载电阻灵活配置通信模式，兼容IIC与串口两种主流通信方式，串口模式默认9600波特率，采用标准化六位数据输出格式，前四位对应TVOC数据、后两位对应二氧化碳数据，数据规整、解析简单，适配各类嵌入式开发场景。

模组使用简单、适配性极强，通过简单电阻配置即可切换通信模式，可快速完成气体数据采集与读取，上电即可投入正常检测工作。模组核心搭载专业气体传感芯片，内置高精度信号处理与数据标定电路，可对气体传感原始微弱信号进行放大、温度补偿、零点校准与数据滤波运算，有效抑制外界环境温湿度、电磁噪声干扰，大幅提升浓度检测的准确度，彻底改善常规气体传感器数据漂移、数值跳变、检测误差大的问题，保障长期检测过程中数据的稳定性与真实性。

整体PCB布局布线科学规整，硬件集成度高、体积紧凑，核心电路具备优秀的抗干扰能力，可适配长期连续通电采集的工作工况，有效规避工业、室内复杂环境下的信号干扰问题，持续保障气体数据输出的一致性与可靠性。在数据输出与功能配置上，模组出厂已完成全参数标定，内置专属环境补偿算法，可将气体物理检测信号精准转换为标准数字信号，串口固定六位结构化数据输出、IIC总线数据传输稳定高效，极大降低了上位机、单片机的数据解析与采集难度。同时芯片内部搭载多级滤波处理机制，进一步过滤采样杂讯，让输出数据平滑稳定、响应及时，便于设备快速完成数据采集、运算与展示。

本采集模组兼具实用性与广谱兼容性，硬件接口采用通用2.54mm排针设计，接线便捷、插拔稳定，可无缝适配各类主流MCU主控设备对接开发。模组整体功耗低、运行静音稳定，双通信模式可选、通信链路清晰，支持灵活的硬件方案搭配，广泛适用于室内空气质量监测、智能家居环境检测、嵌入式环保监测设备、创客开发项目、教学实验平台、仓储密闭空间气体监测等场景。凭借双参数同步检测、模式可配置、数据精准稳定、开发便捷的核心优势，成为各类室内气体环境检测、嵌入式开发项目的优选配套采集模组。

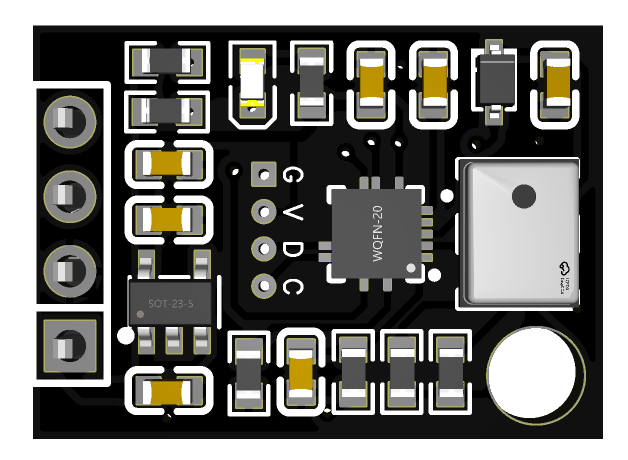

渲染图：

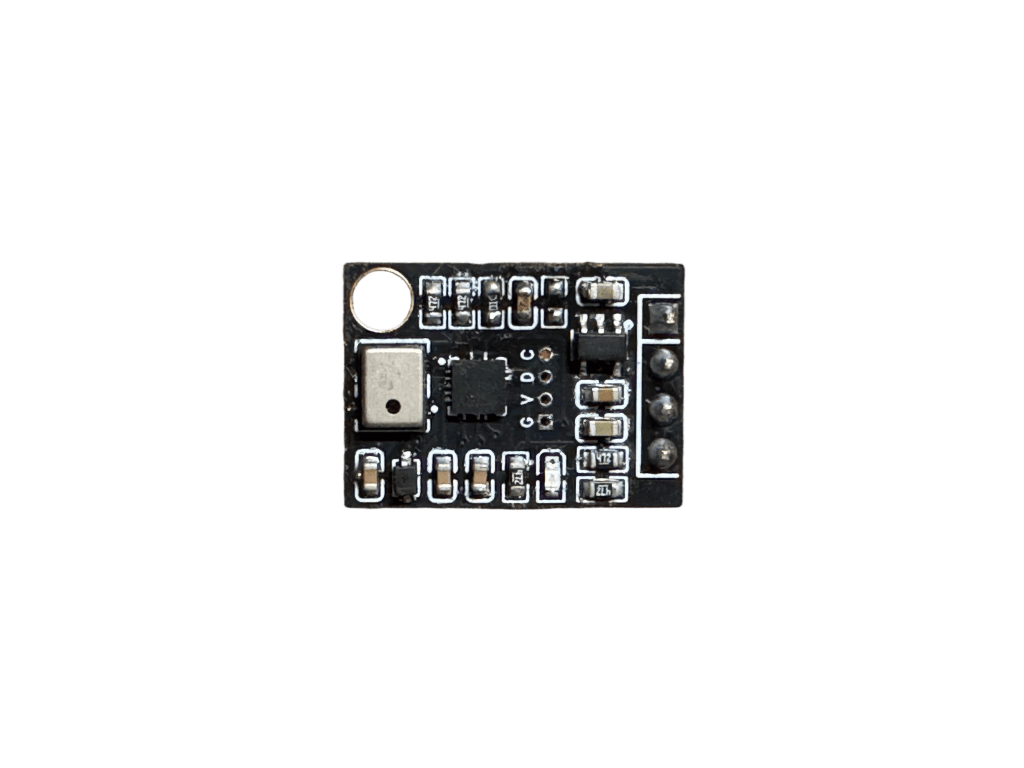

正面

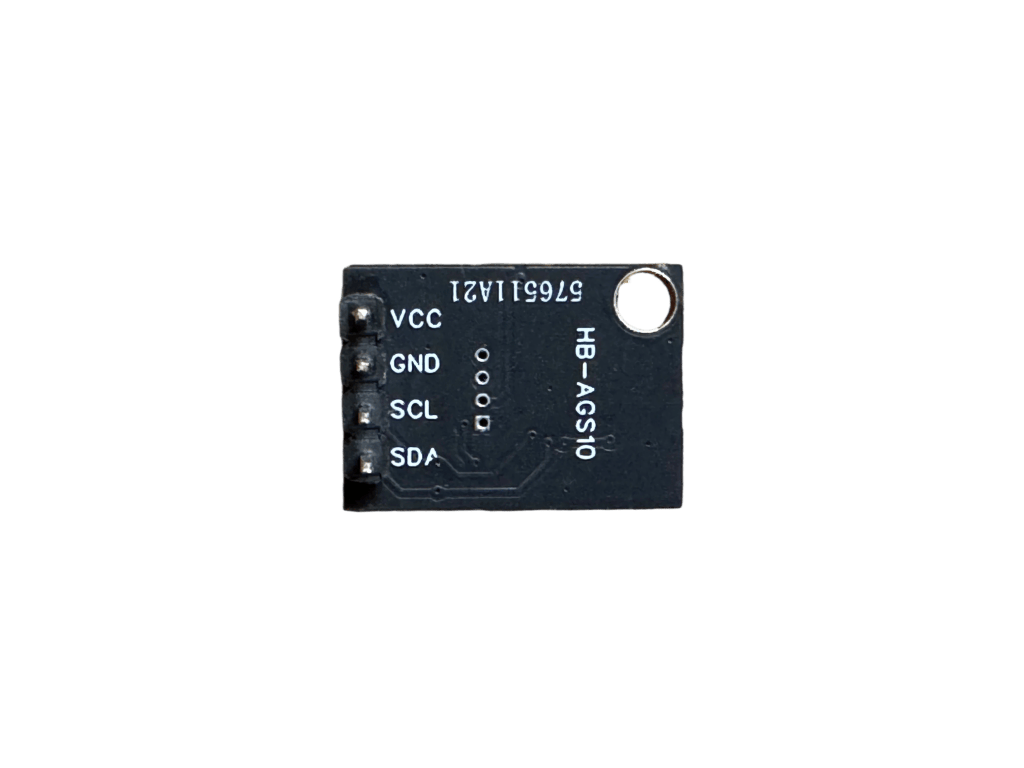

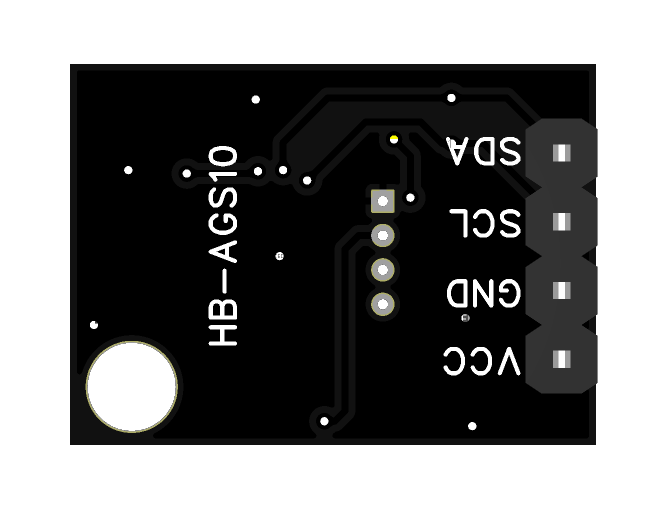

背面

二、原理分析

本模组以TVOC气体传感芯片为核心，实现 TVOC 与二氧化碳浓度检测。芯片内部传感单元接触环境空气后，将气体浓度引起的物理变化转化为微弱模拟信号，再经由内置 ASIC 电路完成信号放大、零点校准、温度补偿与数字滤波，消除温湿度、电磁干扰带来的检测误差，输出经过标定的有效气体数据。

模组通信模式由板载配置电阻选择，可切换 IIC 或串口输出。串口模式下以 9600 波特率发送 6 位结构化数据，前 4 位代表 TVOC 浓度，后 2 位代表二氧化碳浓度；IIC 模式则通过总线传输数字化测量结果，主控 MCU 读取并解析数据包，完成环境空气质量采集。模组 PCB 电路为传感器与主控提供稳定供电与信号隔离，降低噪声干扰，保障长时间连续采样时数据稳定。
