【ESP32-Cam】摄像头模块-黑白模组

一、主要功能

本模块为集成 WiFi、蓝牙与摄像头的通用型物联网图像采集模组，搭载 ESP32 双核主控芯片，可外接摄像头传感器，对比传统单片机外接摄像头方案，在无线传输、运算性能、功耗表现、外设扩展与开发便捷性方面具备明显优势。模组自带板载 4M PSRAM 内存，板载 TF 卡卡槽可本地存储图片视频，支持 3.3V‑5V 宽电压供电，可独立运行不需要额外主控，占用外部 MCU 引脚资源少，接线简单，适配各类嵌入式物联网开发场景。

模组上手简单，支持图像抓拍、视频流传输、二维码识别、简单图像识别；板载可配置闪光灯 LED，暗光环境下辅助补光。模组集成 WiFi 与 BLE 蓝牙，支持 AP、STA、AP+STA 三种网络模式，可实现网页视频监控、图片 WiFi 上传、无线配网；对比普通串口摄像头，摆脱有线数据传输限制，适合无线采集场景。ESP32 芯片内置丰富外设，支持 UART、I2C、SPI、PWM、ADC，可外接传感器、OLED 屏幕等外设，深度休眠模式下电流最低可达 6mA，满足低功耗待机需求。

整体 PCB 布局布线规整，硬件集成度高、体积小巧紧凑，具备不错的抗干扰能力，可适配创客、智能家居、室内监测等复杂环境。模组出厂硬件调试完成，底层驱动成熟，主控只需调用库函数即可完成图像采集与网络推送，极大降低图像采集与无线图传的开发难度。同时芯片内部支持休眠唤醒、图片参数配置、远程固件升级 FOTA，通过代码即可修改图像分辨率、帧率、WiFi 参数等配置。

硬件接口采用标准 2.54mm 排针设计，接线便捷、插拔稳定；模组本身没有 USB 下载口，需要搭配底板完成程序烧录，可无缝对接 Arduino、STM32 等主控协同开发，也可以脱离外部单片机独立工作。模组性价比高、开发资料丰富，是嵌入式图像采集、物联网视频监控项目的优选模组，广泛适用于智能家居摄像头、无线监控、二维码扫码识别、创客 AI 实验、仪器图像采集、物联网终端图像上传、延时摄影等场景。

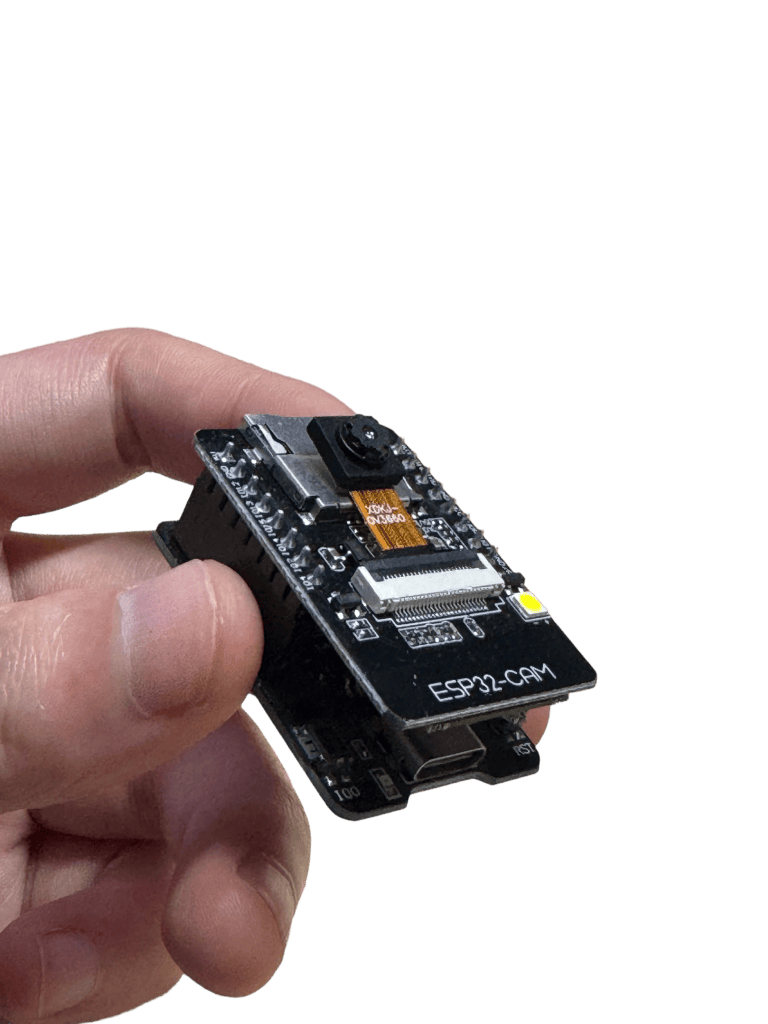

实物图：

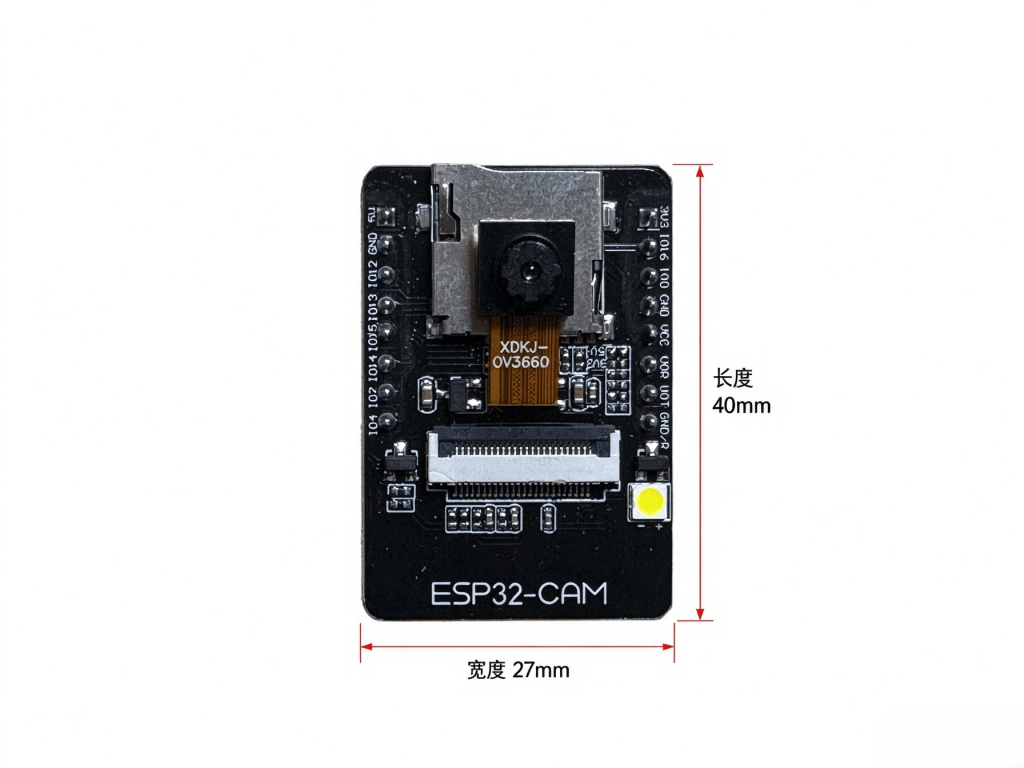

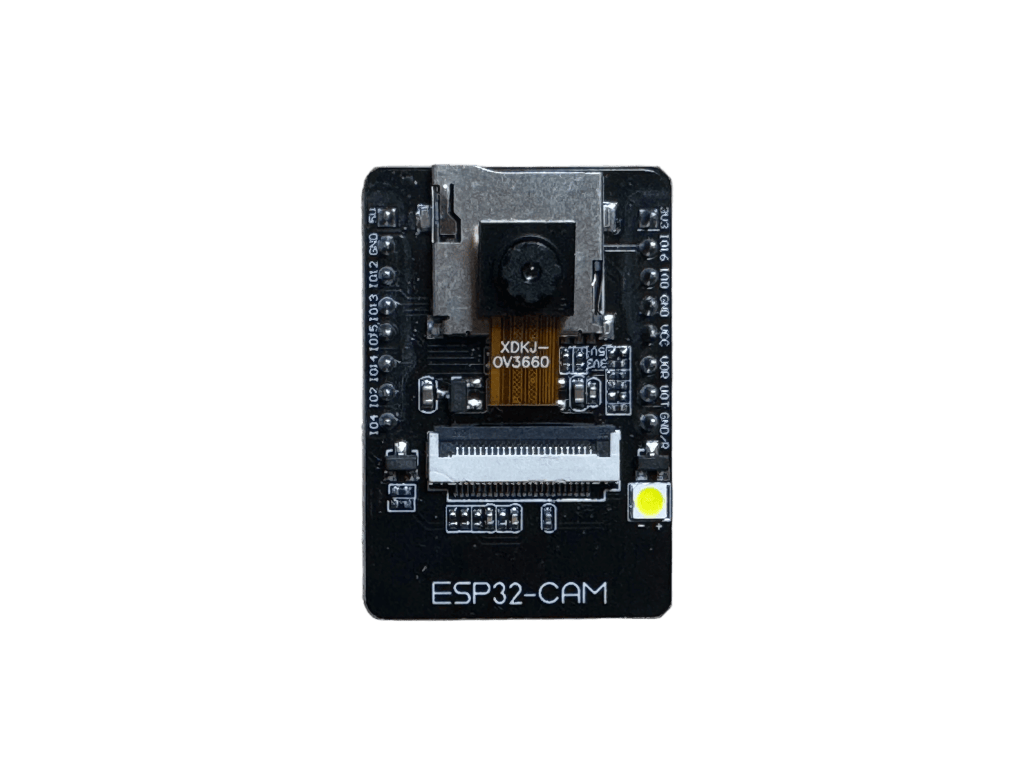

正面

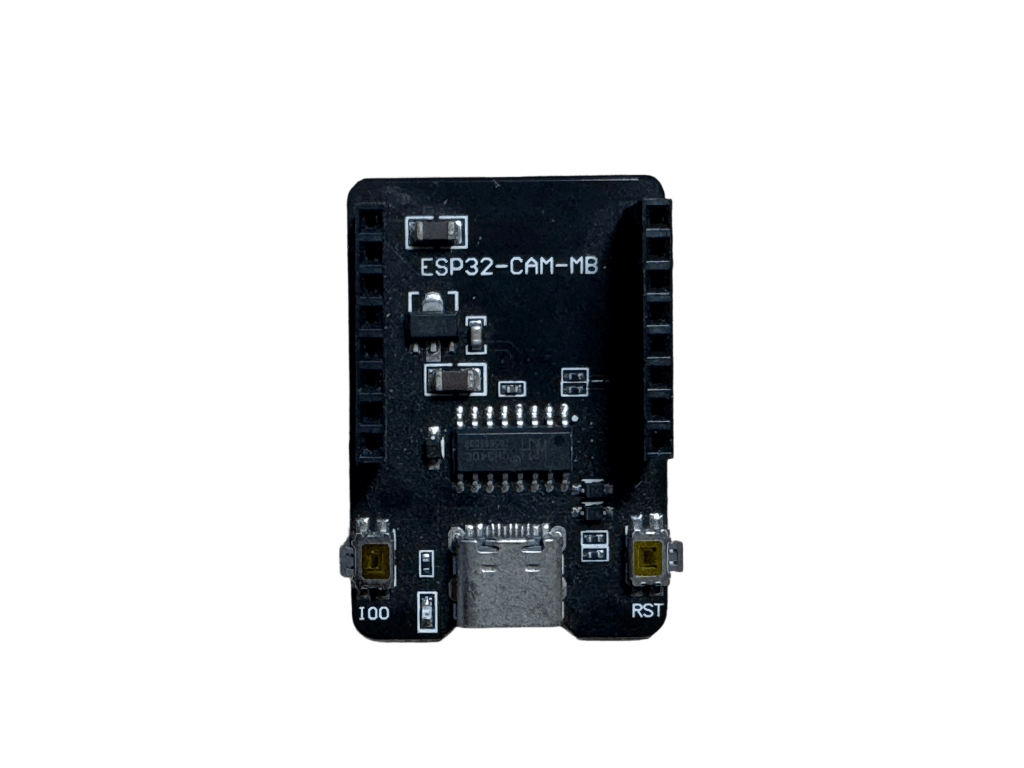

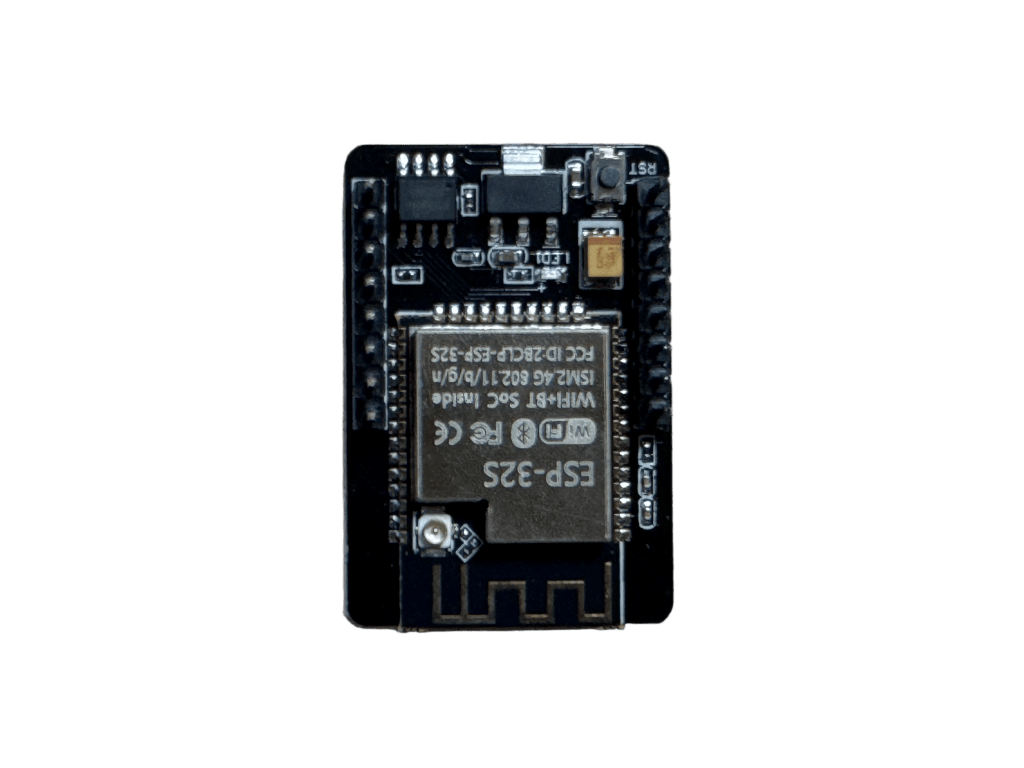

背面

二、原理分析

模组以 ESP32 主控芯片与 OV2640 摄像头传感器为核心，实现图像采集、处理与无线传输功能。摄像头传感器通过 DVP 并行接口把图像像素数据传输给 ESP32 芯片，数据存入片外 PSRAM 缓存，芯片完成图像裁剪、压缩之后，可以通过 WiFi 网络把图片或者视频流推送至网页、服务器，也可以将图片保存到 TF 存储卡本地存储；蓝牙通道可用来做设备配网、数据交互。

模组支持 WiFi 无线通信，可连接路由器接入局域网，也可以作为热点 AP 让手机电脑直接连接访问。ESP32 内置 FreeRTOS 实时操作系统，多任务并行处理，可以同时完成图像采集、网络服务、外设读取。模组 PCB 电路为芯片、摄像头、TF 卡提供稳定供电，板载 Flash 存储固件程序，降低信号噪声干扰，保障图像采集画面稳定。
