【ESP32-S3】最小系统板-黑白模组

一、主要功能

本模块为基于 ESP32‑S3‑N16R8 的高性能物联网最小系统板，搭载乐鑫 ESP32‑S3 双核 LX7 处理器，板载16MB Flash、8MB Octal PSRAM。对比 ESP32 系列老款最小系统，在算力、AI 向量加速、内存容量、USB 外设、无线性能方面具备明显优势。板载 Type‑C 接口，集成 USB 转 JTAG / 串口功能，支持下载、调试、供电三合一，无需额外下载器；支持 5V/3.3V 供电，引出绝大部分 GPIO 引脚，占用外部电路资源少，接线简单，适配各类嵌入式、AIoT 开发场景。

模组上手简单，支持 2.4G WiFi、蓝牙 5.0 BLE，支持 STA、AP、AP+STA 三种网络模式；芯片内置 AI 向量指令集，可运行轻量神经网络模型，支持图像识别、语音处理等 AI 应用；外设资源丰富，自带 DVP 摄像头接口、LCD 显示接口、TWAI (CAN)、I2C、SPI、UART、ADC、DAC、电容触摸、PWM、RMT，可直接外接 OLED、摄像头、LCD 屏幕、传感器、电机驱动等外设。支持深度休眠，Deep‑sleep 模式功耗低至 7μA，适合电池供电低功耗产品开发。

整体 PCB 布局布线规整，硬件集成度高，板载复位按键、BOOT 下载按键、电源指示灯，板载 PCB 天线，射频性能稳定，具备不错的抗干扰能力，可适配创客开发、智能家居、工业采集、电池供电设备等复杂环境。硬件已经完成基础调试，支持 ESP‑IDF、Arduino、MicroPython 多套开发框架，开发者直接调用库函数即可完成网络、AI、外设功能开发，大幅降低项目开发门槛。同时芯片支持硬件 Flash 加密、安全启动，支持远程 FOTA 固件升级，可配置 IO 上下拉、中断、休眠唤醒等参数。

硬件接口采用标准 2.54mm 排针设计，接线便捷插拔稳定；Type‑C 接口支持供电、串口下载、JTAG 在线调试；可独立运行，也可以配合 STM32 等其他主控协同工作。资料开源丰富，是 AIoT 项目、图像采集、嵌入式 AI、无线控制、仪器仪表的优选主控板，广泛适用于 AI 视觉设备、语音采集终端、智能家居控制器、传感器网关、电池低功耗设备、创客教学实验、物联网终端等场景。

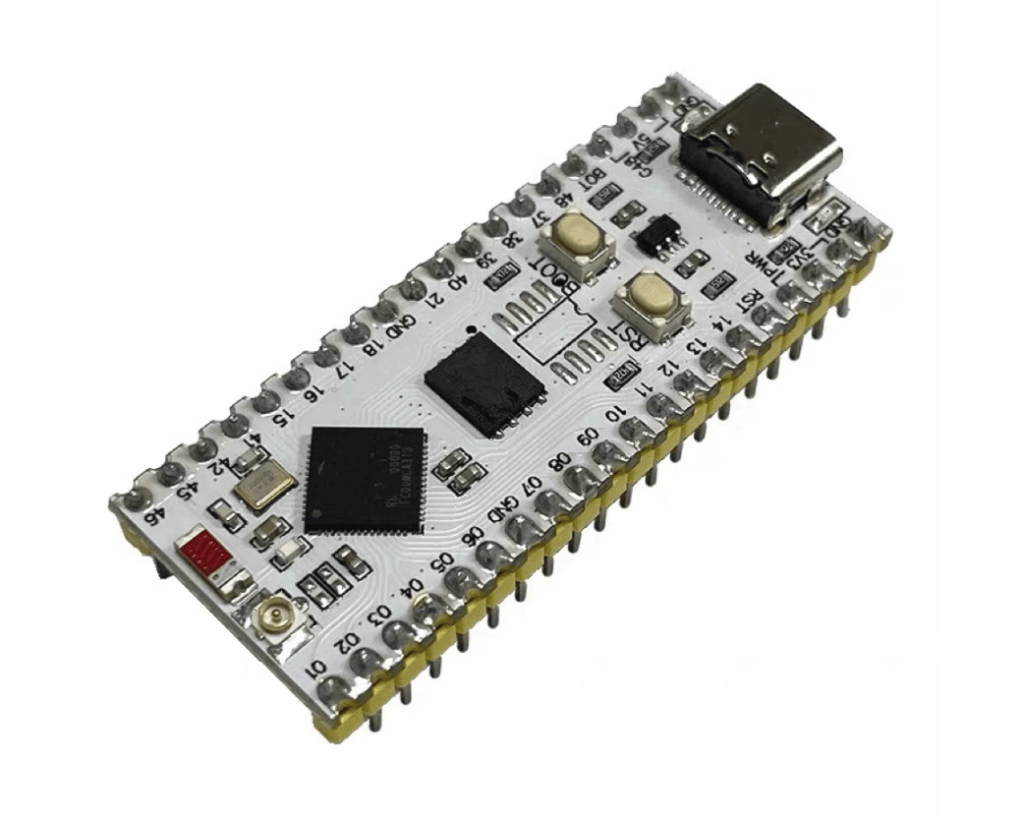

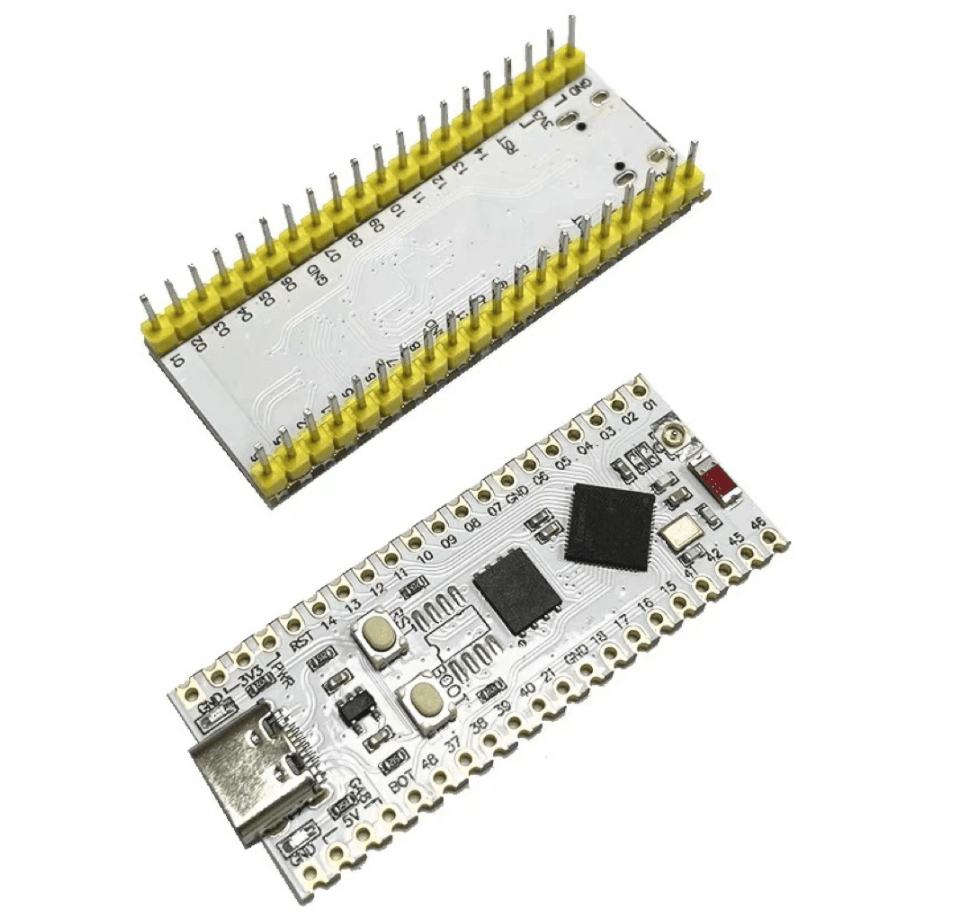

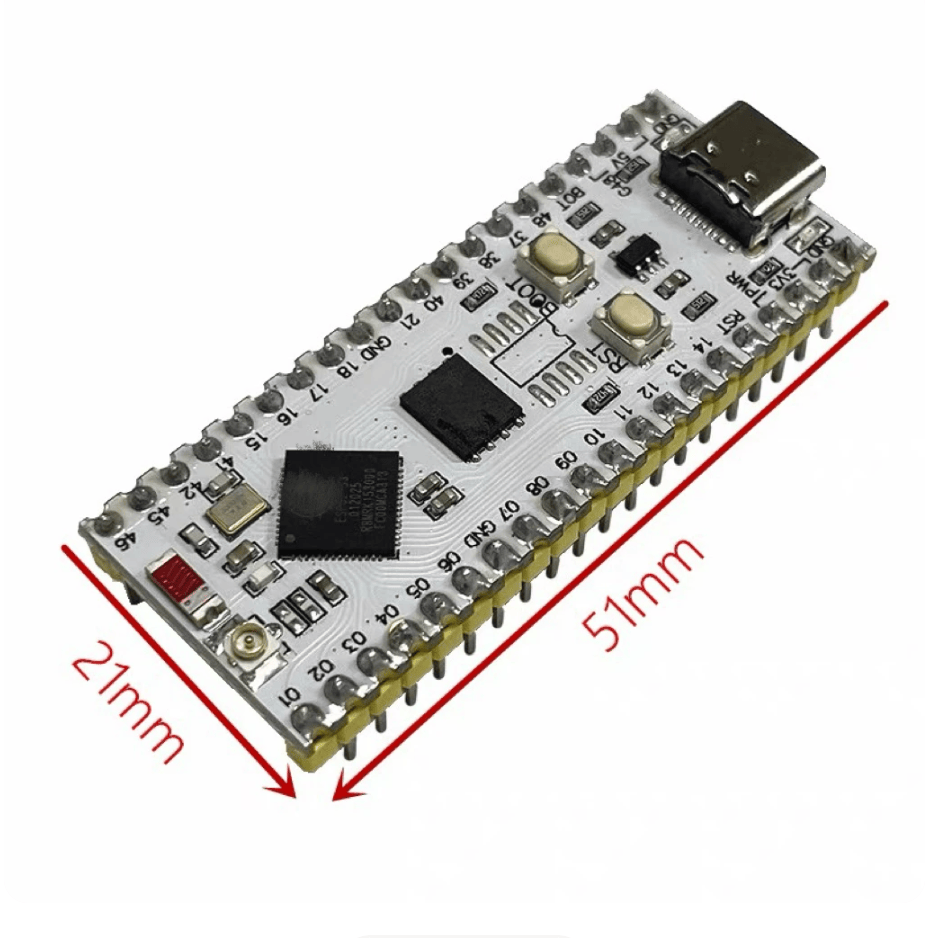

实物图：

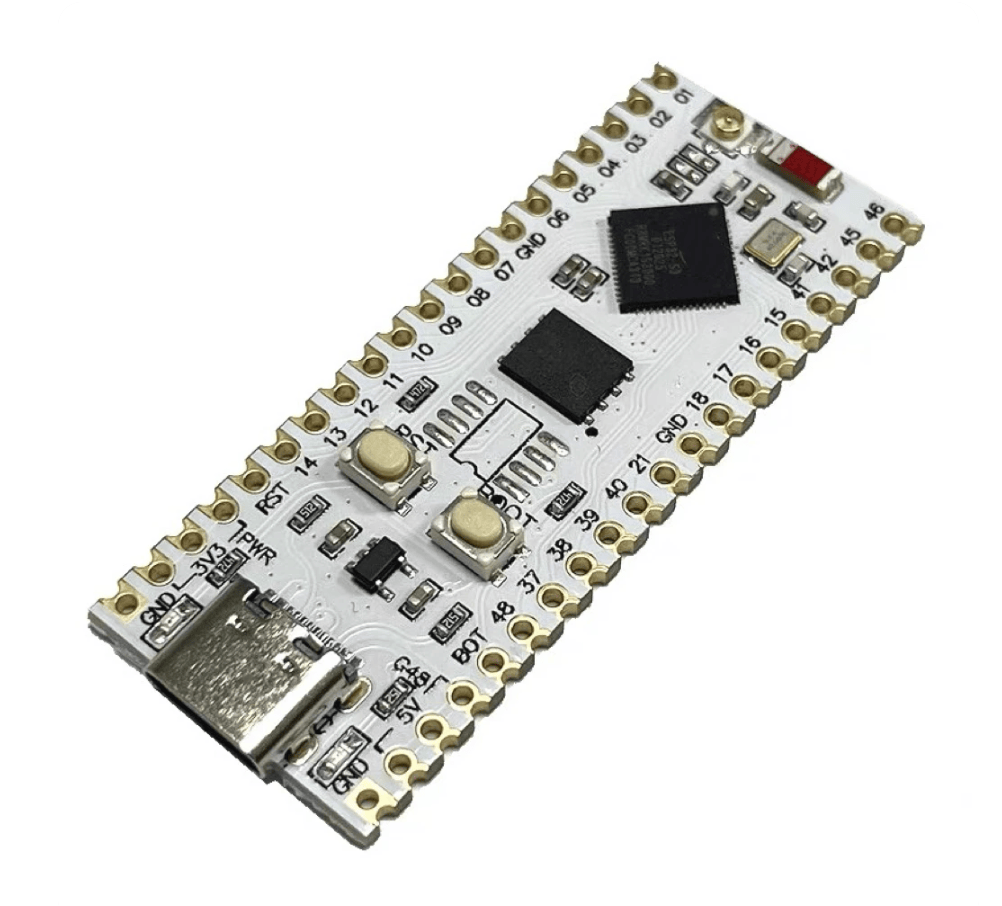

正面

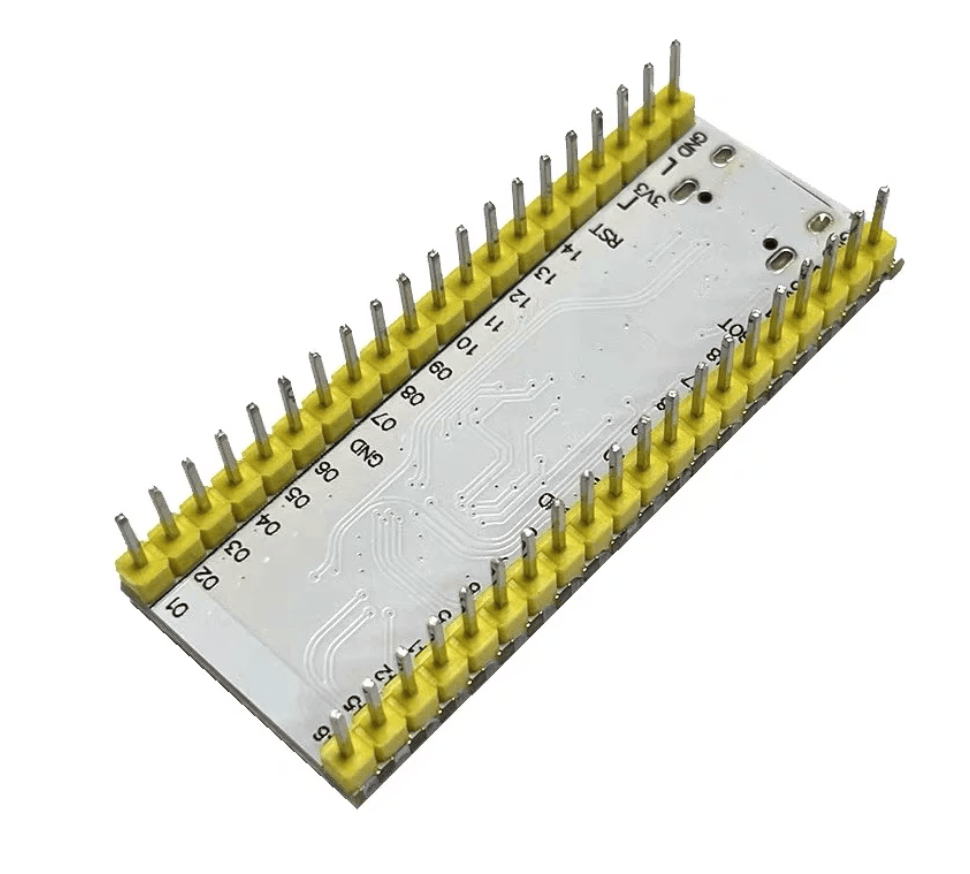

背面

二、原理分析

本最小系统板以 ESP32‑S3‑N16R8 模组为核心，芯片集成双核 Xtensa LX7 处理器、16MB Flash、8MB Octal PSRAM、WiFi 蓝牙射频单元，最高主频 240MHz。Type‑C 电路实现 USB 转串口 / JTAG，完成程序烧录与在线调试；BOOT 按键控制芯片 strapping 引脚，进入下载模式；复位按键控制 EN 引脚实现硬件复位。板载 PCB 天线完成 WiFi、蓝牙射频收发。

芯片内部 512KB SRAM + 8MB 片上 PSRAM 用于运行程序、缓存图像数据；16MB Flash 存放固件程序。所有外设控制器全部集成于芯片内部，外部只需要简单外围电路，通过引出的 GPIO 对接各类传感器、屏幕、摄像头。芯片内置电源管理单元，支持多种功耗模式，可以根据业务切换活跃、调制解调器休眠、轻度休眠、深度休眠。PCB 板上电源电路完成 5V 转 3.3V，为芯片与外部外设提供稳定电源，降低信号噪声干扰，保障长时间连续运行稳定。
